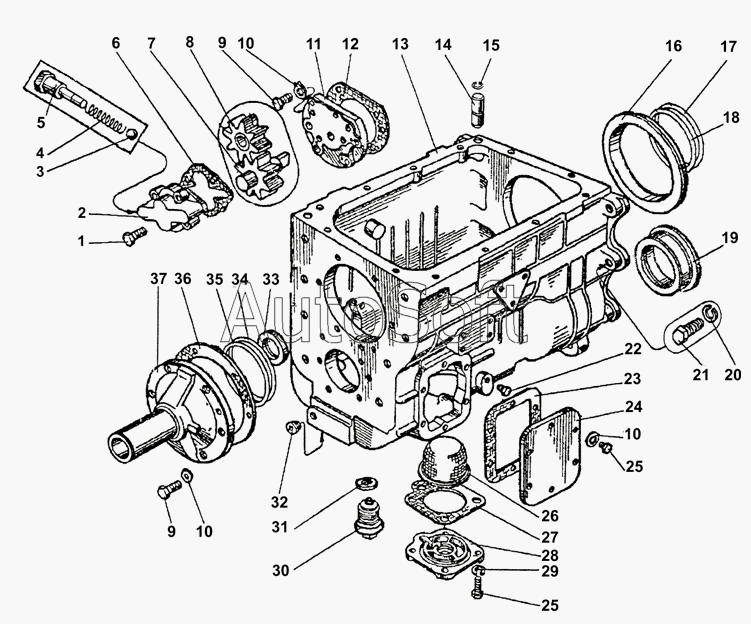

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Картер коробки передач
29
20
21
22
23
24
25
25
26
27
28
19
30
31
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
9
10
10
10
1
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238М-1701009-40 | 2***0 | Картер коробки передач | |
| 1 | 3***9 | Болт М10-6gх35 | |
| 2 | 2***Б | Корпус масляного насоса | |
| 3 | 4***0 | Шарик | |
| 4 | 2***7 | Пружина клапана | |
| 5 | 2***6 | Пробка клапана масляного насоса | |
| 6 | 3***9 | Прокладка | |
| 7 | 2***Б | Шестерня ведущая | |
| 8 | 3***0 | Шестерня ведомая | |
| 9 | 2***9 | Болт М10-6gх30 | |
| 10 | 2***1 | Шайба | |
| 11 | 2***Б | Крышка | |
| 12 | 2***2 | Прокладка основания масляного насоса | |
| 13 | 2***0 | Картер коробки передач | |
| 14 | 2***4 | Штифт установочный | |
| 15 | 2***6 | Кольцо запорное | |
| 16 | 2***1 | Кольцо центрирующее | |
| 17 | 2***5 | Прокладка регулировочная | |
| 18 | 2***6 | Прокладка регулировочная | |
| 19 | 2***8 | Гнездо заднего подшипника пром. вала | |
| 20 | 2***2 | Шайба 16.ОТ | |
| 21 | 3***9 | Болт М16-6gх50 | |
| 22 | 3***9 | Пробка К1/4 | |
| 23 | 2***А | Прокладка | |
| 24 | 2***0 | Крышка люка привода отбора мощности | |
| 25 | 2***9 | Болт М10х25 | |
| 26 | 2***9 | Сетка заборника масляного насоса | |
| 27 | 2***А | Прокладка | |
| 28 | 2***Б | Крышка заборника масляного насоса | |
| 29 | 2***2 | Шайба 10.ОТ | |
| 30 | 2***5 | Пробка сливного отверстия с магнитом | |
| 31 | 3***1 | Шайба сливной пробки | |
| 32 | 3***2 | Пробка К3/8 | |
| 33 | 2***0 | Манжета 1,3-42х64-2 | |
| 34 | 2***4 | Прокладка регулировочная | |
| 35 | 2***6 | Прокладка регулировочная | |
| 36 | 2***А | Прокладка | |
| 37 | 2***А | Крышка подшипника первичного вала |
