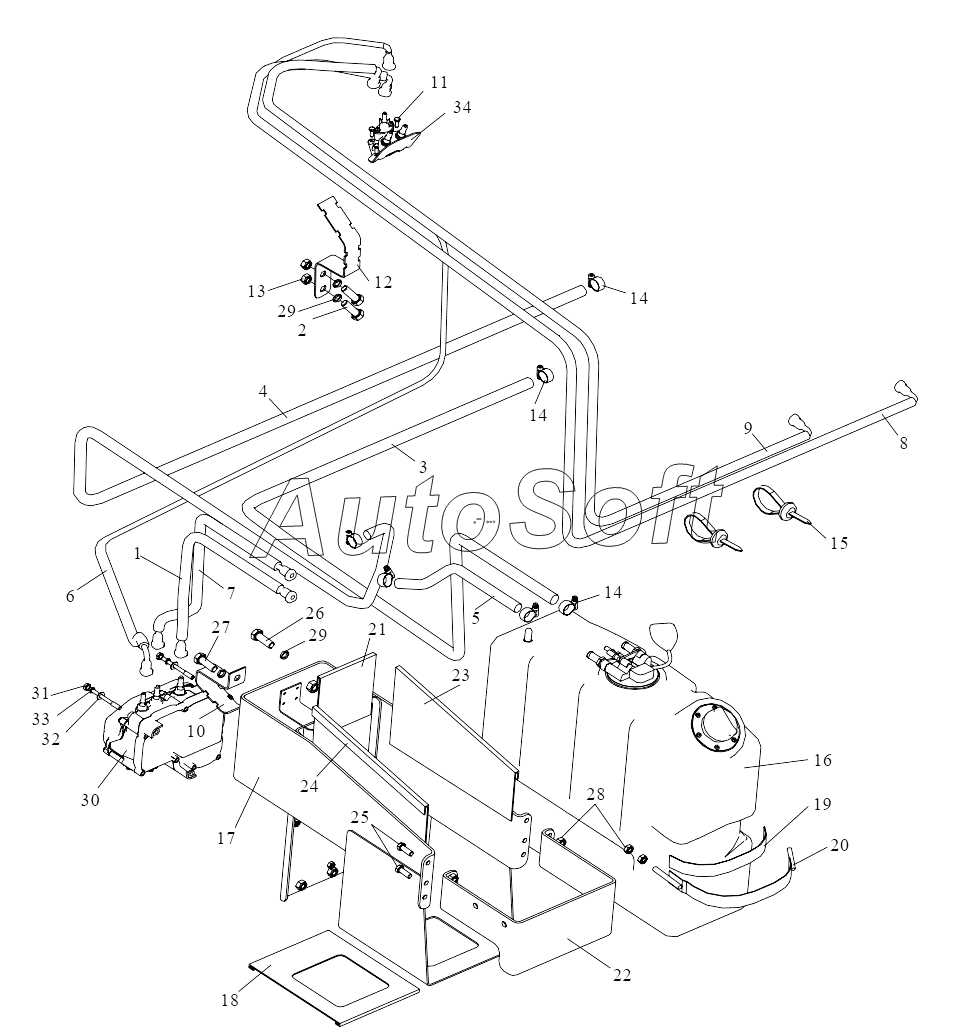

Каталог запасных частей к технике: FAW CA 6DM2 (2012). Трубопроводы мочевины
27
19
20
21
22
23
24
25
26
18
28
29
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***V | Электрообогреваемый трубопровод | |
| 2 | C***0 | Шестигранный направляющий болт | |
| 3 | 1***U | Обогреваемый обратный трубопровод мочевины между баком для мочевины и двигателем | |
| 4 | 1***U | Обогреваемый впускной трубопровод мочевины между двигателем и электромагнитным клапаном | |
| 5 | 1***V | Обогреваемый впускной трубопровод | |
| 6 | 1***U | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и форсункой мочевины | |
| 7 | 1***V | Электрообогреваемый трубопровод подачи | |
| 8 | 1***U | Обратный охлаждающий трубопровод форсунки впрыска мочевины | |
| 9 | 1***U | Впускной охлаждающий трубопровод форсунки мочевины | |
| 10 | 1***В | Кронштейн трубопровода форсунки впрыска мочевины | |
| 11 | C***5 | Комбинированный болт | |
| 12 | 1***U | Кронштейн трубопровода мочевины | |
| 13 | C***4 | Гайка | |
| 14 | C***5 | Червячный хомутик | |
| 15 | Т***6 | Пластмассовый хомут | |
| 16 | 1***V | Бак | |
| 17 | 1***V | Кронштейн бака для мочевины в сборе | |
| 18 | 1***V | Прокладка нижней пластины бака | |
| 19 | 1***V | Прокладка крепежного ремня | |
| 20 | 1***V | Крепежный ремень бака | |
| 21 | 1***V | Прокладка стенки бака | |
| 22 | 1***U | Накладка бака | |
| 23 | 1***V | Прокладка правой перегородки бака | |
| 24 | 1***V | Прокладка левой перегородки бака | |
| 25 | C***5 | Комбинационный болт | |
| 26 | C***5 | Болт | |
| 27 | C***5 | Болт | |
| 28 | C***0 | Гайка | |
| 29 | Q***4 | Пружинная шайба | |
| 30 | 1***В | Насос для мочевины | |
| 31 | C***0 | Шестигранный направляющий болт | |
| 32 | Q***8 | Шайба | |
| 33 | Q***8 | Пружинная шайба | |
| 34 | 1***В | Форсунка впрыска мочевины в сборе |
