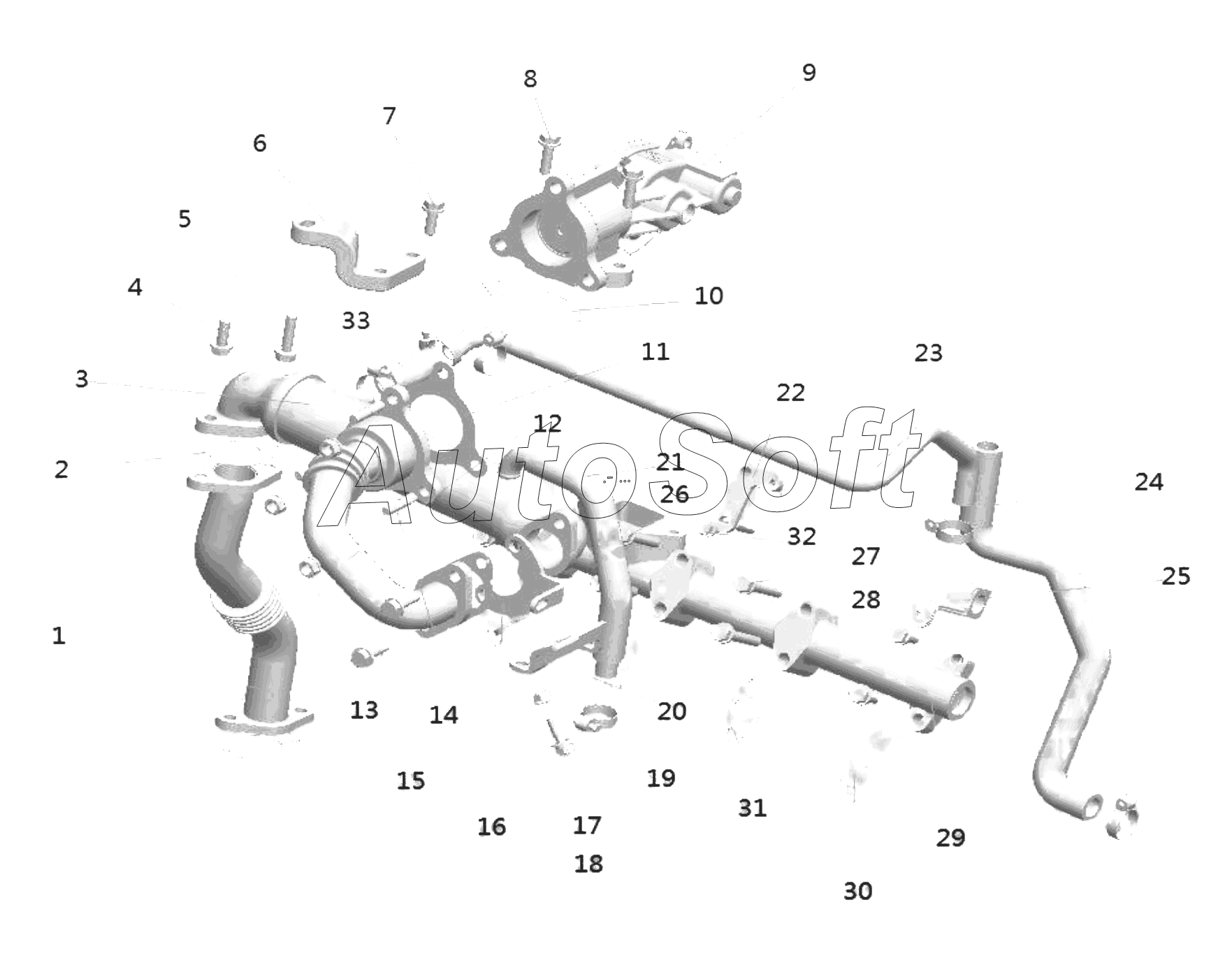

Каталог запасных частей к технике: FAW CA 4DC2-10E4 (2012). EGR system
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***E | Pipe- exhaust manifold to EGR cooler | |
| 2 | 1***D | Gasket-EGR cooler | |
| 3 | 1***E | EGR cooler assembly | |
| 4 | Q***5 | Болт | |
| 5 | Q***5 | Болт | |
| 6 | 1***E | Back bracket-EGR cooler | |
| 7 | Q***5 | Болт | |
| 8 | Q***0 | Болт | |
| 9 | 1***D | EGR valve assembly | |
| 10 | 1***D | Sealing gasket-EGR valve outlet | |
| 11 | 1***D | Sealing gasket-EGR valve inlet | |
| 12 | B***8 | Pipe-EGR valve to EGR cooler | |
| 13 | 1***2 | Nut-turbocharger | |
| 14 | 1***2 | Nut-turbocharger | |
| 15 | Q***0 | Болт | |
| 16 | 1***E | Front bracket-EGR cooler 1 | |
| 17 | C***5 | Болт | |
| 18 | C***8 | Гайка | |
| 19 | C***B | Хомут | |
| 20 | 1***E | Front bracket-EGR cooler 2 | |
| 21 | 1***E | Rubber hose-EGR cooler inlet | |
| 22 | 1***E | Bracket- EGR cooler outlet | |
| 23 | 1***E | Water outlet pipe-EGR cooler | |
| 24 | 1***E | Water outlet pipe 2-EGR cooler | |
| 25 | 1***E | Cilp assy | |
| 26 | Q***0 | Hexagon-head bolt | |
| 27 | Q***5 | Шестигранный фланцевый болт | |
| 28 | Q***5 | Болт | |
| 29 | 1***E | EGR distributive pipe assembly | |
| 30 | 1***E | Gasket 1- EGR distributive pipe | |
| 31 | 1***E | Gasket 2- EGR distributive pipe | |
| 32 | C***0 | Болт | |
| 33 | 1***E | Connected hose-EGR cooler |
