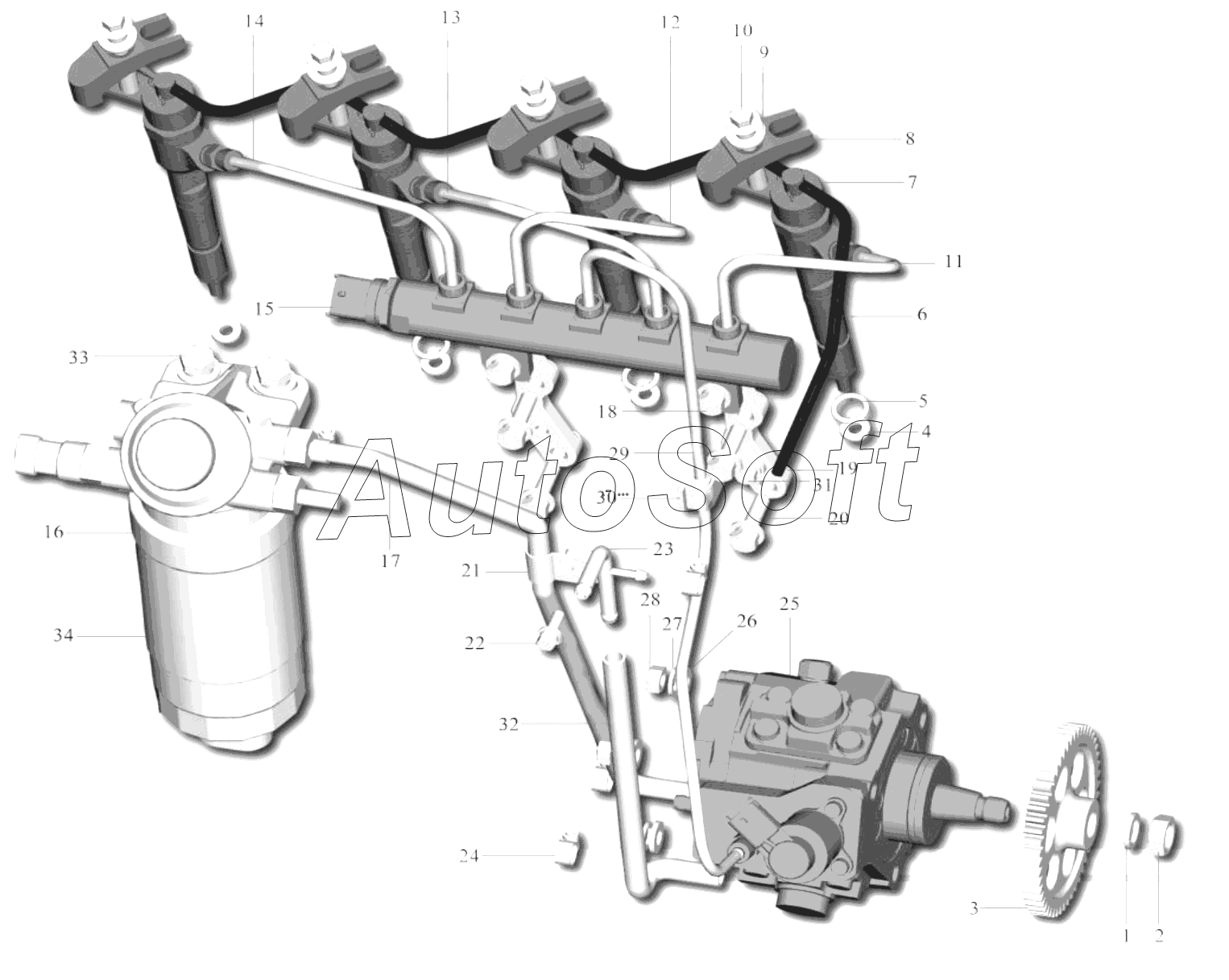

Каталог запасных частей к технике: FAW CA 4DC2-10E4 (2012). Common rail system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***4 | Пружинная шайба | |
| 2 | C***4 | Гайка | |
| 3 | 1***D | Injection pump gear | |
| 4 | 1***E | Injection sealing gasket | |
| 5 | 1***D | O-ring | |
| 6 | 1***E | Fuel return pipe assy | |
| 7 | 1***E | Injector assy | |
| 8 | 1***D | Injector pressing plate | |
| 9 | 1***2 | Ball washer | |
| 10 | 1***D | Injector pressing plate bolt | |
| 11 | 1***E | Fuel injection line for cylinder 1 assy | |
| 12 | 1***E | Fuel injection line for cylinder 2 assy | |
| 13 | 1***E | Fuel injection line for cylinder 3 assy | |
| 14 | 1***E | Fuel injection line for cylinder 4 assy | |
| 15 | S***E | Common rail assy | |
| 16 | S***7 | Fuel filter assembly | |
| 17 | S***0 | Fuel pipe- fuel filter to pump | |
| 18 | C***5 | Болт | |
| 19 | 1***E | Common rail bracket 1 | |
| 19 | 1***E | Common rail bracket 2 | |
| 20 | C***0 | Болт | |
| 21 | 1***E | Pipe clip | |
| 22 | C***0 | Болт | |
| 23 | 1***E | Three way connector | |
| 24 | C***6 | Хомут | |
| 25 | 1***E | High pressure pump | |
| 26 | 1***2 | Washer | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | C***8 | Гайка | |
| 29 | 1***E | Fuel injection line-pump to common rail | |
| 30 | 1***E | Injection line clip assembly | |
| 31 | C***2 | Болт | |
| 32 | 1***E | Fuel return pipe-three way connector to pump | |
| 33 | C***5 | Комбинированный болт | |
| 34 | S***7 | Fuel filter |
