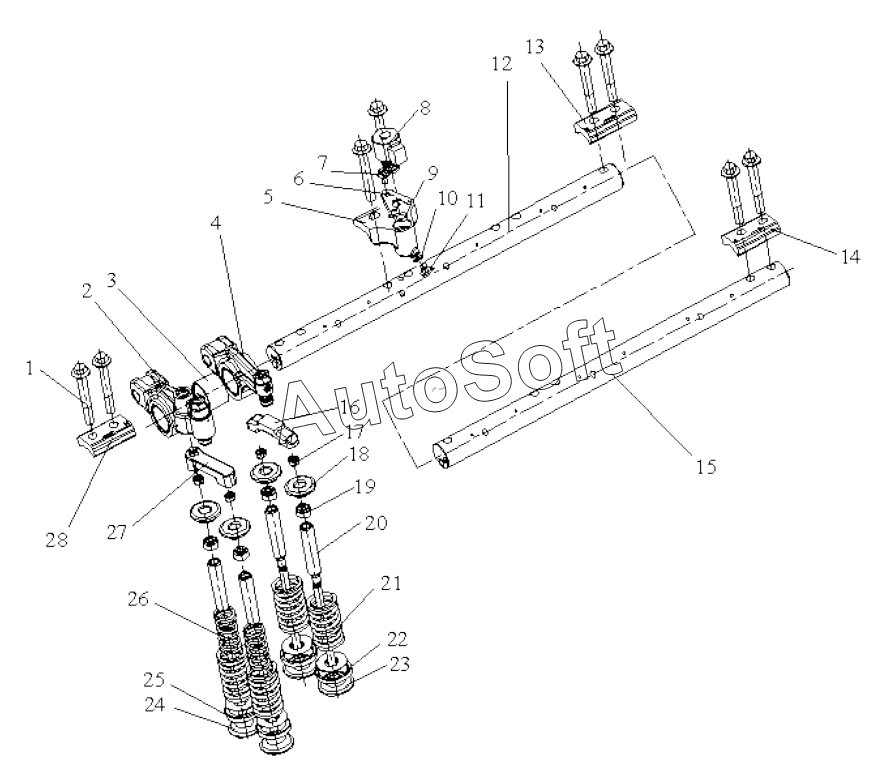

Каталог запасных частей к технике: FAW CA 6DM2-39E4. Система газораспределения
1
2
2
3
4
5
5
6
7
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
23
23
24
24
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Шестигранный фланцевый болт | |
| 2 | 1***D | Коромысла выпускного клапана в сборе | |
| 2 | 1***D | Коромысла выпускного клапана в сборе | |
| 3 | 1***D | Осевая фиксирующая втулка коромысла | |
| 4 | 1***D | Коромысло впускного клапана в сборе | |
| 5 | 1***D | Держатель электромагнитного клапана | |
| 5 | 1***D | Держатель электромагнитного клапана | |
| 6 | 1***D | Прижим электромагнитного клапана | |
| 7 | C***2 | Винт с цилиндрической головкой и внутренним шестигранником | |
| 7 | Q***2 | Винт с цилиндрической головкой и внутренним шестигранником | |
| 8 | 1***D | Электромагнитный тормозной клапан в сборе | |
| 9 | G***1 | О-образное резиновое уплотнительное кольцо 10.6x2.65 | |
| 10 | Q***4 | Медная прокладка | |
| 11 | C***8 | Заглушка с шестигранной головкой | |
| 11 | Q***8 | Заглушка с шестигранной головкой | |
| 12 | 1***D | Ось коромысел в сборе | |
| 13 | 1***D | Прижим оси коромысел | |
| 14 | 1***D | Прижим оси коромысел | |
| 15 | 1***D | Ось коромысел в сборе | |
| 16 | 1***D | Мост впускного клапана | |
| 16 | 1***Z | Мост впускного клапана | |
| 17 | 1***D | Сухарь клапана | |
| 18 | 1***D | Держатель клапанной пружины | |
| 19 | 1***D | Сальник направляющей втулки клапана в сборе | |
| 19 | 1***D | Сальник направляющей втулки клапана в сборе | |
| 20 | 1***D | Трубопровод клапана | |
| 21 | 1***D | Пружина впускного клапана | |
| 22 | 1***D | Держатель впускного клапана | |
| 23 | 1***D | Впускной клапан | |
| 23 | 1***H | Впускной клапан | |
| 23 | 1***D | Впускной клапан | |
| 24 | 1***D | Выхлопной клапан | |
| 24 | 1***H | Выхлопной клапан | |
| 24 | 1***D | Выхлопной клапан | |
| 25 | 1***D | Держатель выхлопного клапана | |
| 26 | 1***D | Внутренняя пружина выхлопного клапана | |
| 27 | 1***D | Мост выхлопного клапана в сборе | |
| 27 | 1***Z | Мост выхлопного клапана в сборе | |
| 28 | 1***D | Прижим оси коромысел |
