Каталог запасных частей к технике: FAW CA 6DM2-39E4. Система топливоподачи
27
19
19
20
20
21
21
22
22
23
23
24
24
25
26
18
28
29
30
31
32
33
34
35
36
37
38
39
40
10
2
3
4
4
5
6
6
7
7
8
8
9
9
10
1
11
11
12
12
13
14
15
15
16
16
16
16
16
16
17
17
18

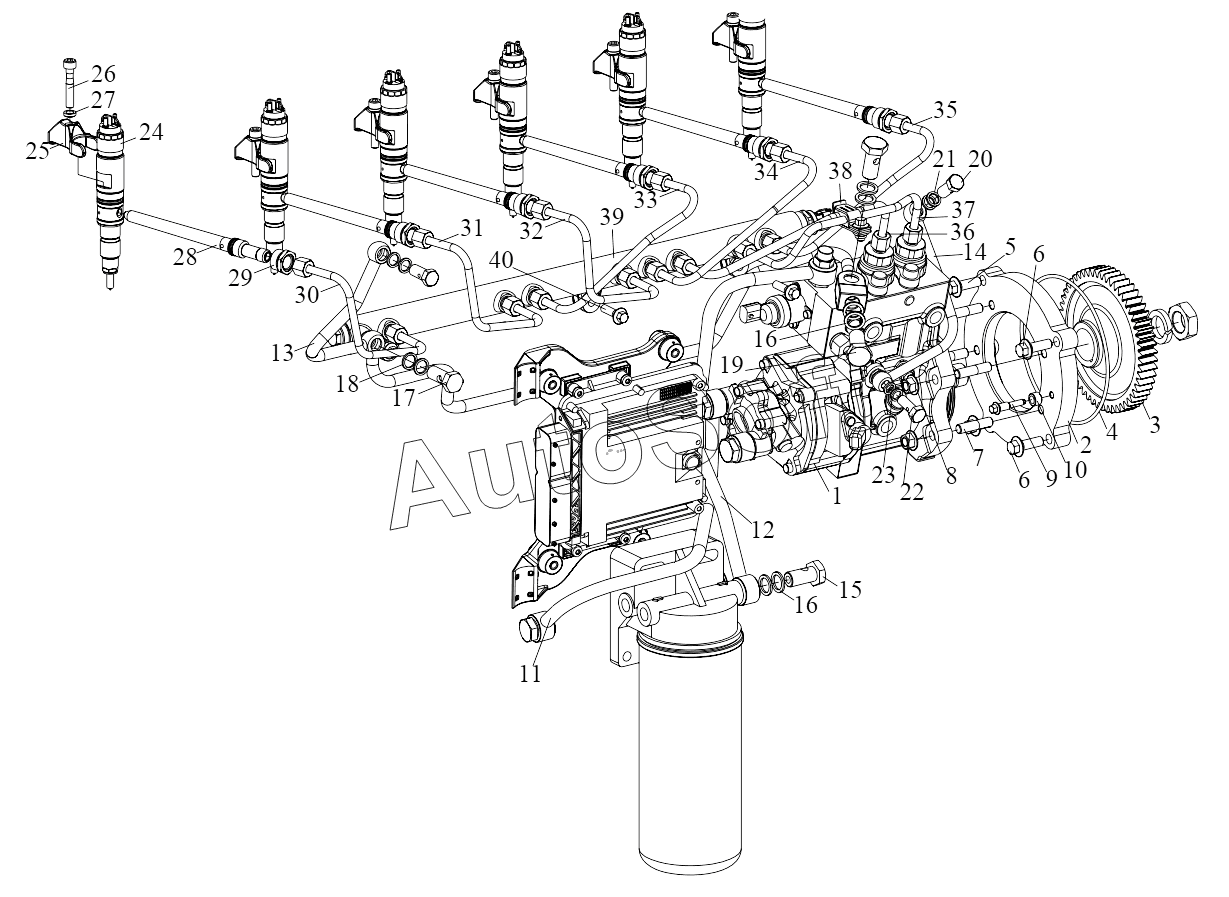

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Масляный насос высокого давления в сборе | |
| 2 | 1***D | Фланцевое соединение топливного насоса высокого давления | |
| 3 | 1***D | Приводная шестерня топливного насоса | |
| 4 | C***C | О - образное резиновое кольцо для гидравлической | |
| 4 | G***1 | О-образное уплотнительное кольцо | |
| 5 | Q***0 | Болт | |
| 6 | Q***0 | Болт М10x40 | |
| 7 | C***0 | Болт | |
| 7 | Q***0 | Шпилька | |
| 8 | C***0 | Гайка | |
| 8 | Q***0 | Гайка | |
| 9 | 1***0 | Фиксатор | |
| 9 | 1***D | Фиксатор | |
| 10 | 1***0 | Муфта | |
| 10 | 1***D | Муфта | |
| 11 | 1***D | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 11 | 1***0 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 12 | 1***D | Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления | |
| 12 | 1***0 | Впускной топливопровод в сборе между фильтром и насосом высокого давления | |
| 13 | 1***D | Возвратный маслопровод в сборе | |
| 14 | 1***D | Маслопровод в сборе | |
| 15 | 1***D | Полый болт | |
| 15 | 1***D | Шарнирный болт M16x1.5 | |
| 16 | 1***B | Шайба топливопровода низкого давления | |
| 16 | C***5 | Уплотнительное кольцо | |
| 17 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 17 | 1***D | Полый болт возвратного маслопровода | |
| 18 | C***5 | Уплотнительное кольцо | |
| 18 | Q***В | Комбинированная шайба | |
| 19 | 1***D | Шарнирный болт M16x1.5 | |
| 19 | 1***D | Полый болт | |
| 20 | 1***D | Полый болт – маслопровод в сборе | |
| 20 | 1***D | Полый болт маслопровода в сборе | |
| 21 | C***5 | Уплотнительное кольцо | |
| 21 | Q***В | Комбинированная шайба | |
| 22 | 1***D | Полый болт – вход моторного масла насоса форсунки | |
| 22 | 1***D | Полый болт масловпускного отверстия топливного насоса+C512 | |
| 23 | C***5 | Уплотнительное кольцо | |
| 23 | Q***В | Комбинированная шайба | |
| 24 | 1***B | Маслораспылитель в сборе | |
| 24 | 1***0 | Маслораспылитель в сборе | |
| 25 | 1***D | Прижим маслораспылителя | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | 1***D | Сферическая шайба | |
| 28 | 1***D | Штуцер топливопровода высокого давления в сборе | |
| 29 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 30 | 1***D | Топливопровод высокого давления первого цилиндра в сборе | |
| 31 | 1***D | Топливопровод высокого давления второго цилиндра в сборе | |
| 32 | 1***D | Топливопровод высокого давления третьего цилиндра в сборе | |
| 33 | 1***D | Топливопровод высокого давления четвертого цилиндра в сборе | |
| 34 | 1***D | Топливопровод высокого давления пятого цилиндра в сборе | |
| 35 | 1***D | Топливопровод высокого давления шестого цилиндра в сборе | |
| 36 | 1***D | Топливопровод высокого давления в сборе I между топливным насосом высокого давления и топливной рампой высокого давления | |
| 37 | 1***D | Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления | |
| 38 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 39 | 1***D | Топливная рампа высокого давления в сборе | |
| 40 | Q***5 | Болт |
