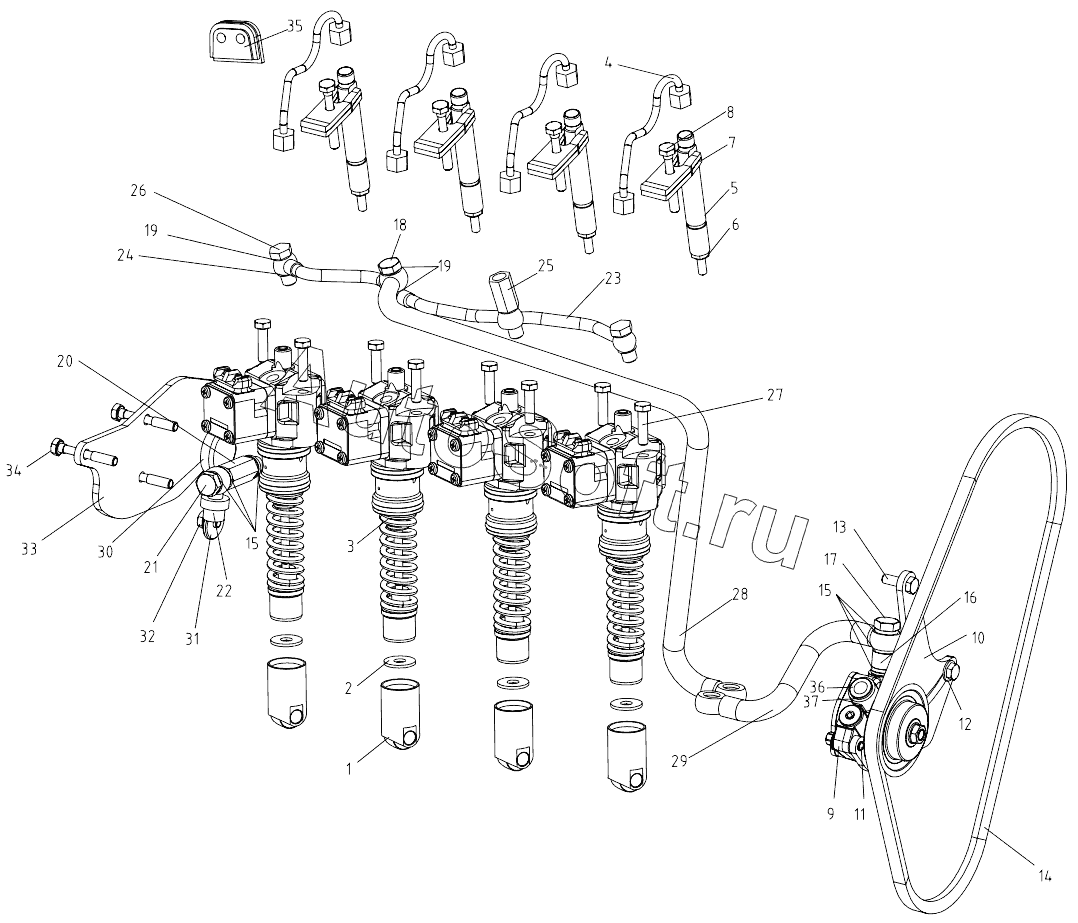

Каталог запасных частей к технике: FAW BF4M2012. FUEL SUPPLY SYSTEM
27
18
19
19
20
21
22
23
24
25
26
27
17
28
29
30
30
31
32
33
34
35
8
1
2
2
3
4
5
5
6
7
1
9
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Roller tappet | |
| 1 | 1***D | Толкатель одинарного насоса в сборе | |
| 2 | 0***7 | Adjust shim | |
| 2 | 1***D | Adjust shim | |
| 3 | 0***7 | Fuel inject pump | |
| 4 | 1***D | High pressure fuel line | |
| 5 | 0***9 | Fuel injector | |
| 5 | 1***D | Fuel injector | |
| 6 | 1***D | Прокладка маслораспылителя | |
| 7 | 1***D | Прижим маслораспылителя | |
| 8 | 1***D | Болт с шестигранной головкой и многоугольным фланцем | |
| 9 | 1***D | Fuel supply pump | |
| 9 | 2***3 | Fuel supply pump | |
| 10 | 1***D | Clamping arm | |
| 11 | 3***D | Болт с шестигранной головкой и фланцем | |
| 12 | 1***D | Плоская шайба | |
| 13 | C***6 | Болт с шестигранной головкой и направляющим подголовником | |
| 14 | 1***D | Belt | |
| 15 | 1***D | Уплотнительная прокладка | |
| 16 | 1***D | Уплотнительная прокладка - на входе цилиндра | |
| 17 | 1***D | Полый болт | |
| 18 | 1***D | Hollow screw | |
| 19 | 1***D | Sealing ring | |
| 20 | 1***D | Переходник корпуса цилиндра | |
| 21 | 1***D | Перепускной клапан | |
| 22 | 1***D | Штуцер возвратного маслопровода | |
| 23 | 1***D | Fuel line | |
| 24 | 1***D | Sealing ring | |
| 25 | 1***D | Threaded socke | |
| 26 | 1***D | Полый болт крепления одинарного насоса | |
| 27 | 0***4 | Collar screw | |
| 27 | 1***D | Болт крепления топливного насоса | |
| 28 | 1***D | Oil pipe assembly | |
| 29 | 1***D | Oil pipe assembly | |
| 30 | 1***D | Screw plug | |
| 30 | 3***D | Уплотнительная прокладка | |
| 31 | 1***D | Прокладка | |
| 32 | C***6 | Болт с шестигранной головкой и направляющим подголовником | |
| 33 | 1***D | Cover | |
| 34 | 1***D | Болт с шестигранной головкой и фланцем | |
| 35 | 1***D | Уплотнительная резиновая втулка |
