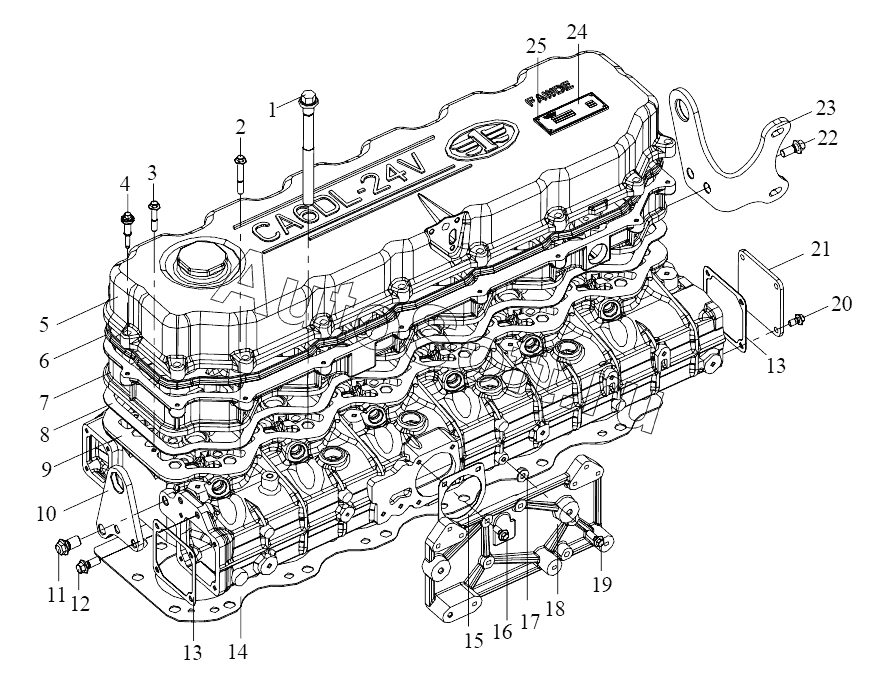

Каталог запасных частей к технике: FAW CA6DL2-37E4. Составляющие элементы головки блока цилиндров
19
13
13
14
15
15
16
17
17
18
18
13
13
20
21
22
23
23
24
24
24
25
7
2
3
4
4
5
5
6
6
7
1
8
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Болт головки блока цилиндров | |
| 2 | Q***5 | Шестигранный фланцевый болт - увеличенная серия | |
| 3 | Q***0 | Шестигранный фланцевый болт - увеличенная серия | |
| 4 | 1***Z | Комбинированный болт | |
| 4 | 1***D | Комбинированный болт | |
| 5 | 1***Z | Кожух крышки цилиндра | |
| 5 | 1***D | Крышка головки блока цилиндров | |
| 6 | 1***Z | Уплотнительная планка - верхняя крышка кожуха цилиндра | |
| 6 | 1***D | Уплотнительная планка - крышки кожуха цилиндра | |
| 7 | 1***Z | Нижняя рамка кожуха крышки цилиндра | |
| 7 | 1***D | Нижняя рамка кожуха крышки цилиндра | |
| 8 | 1***D | Комбинированная уплотнительная прокладка | |
| 8 | 1***Z | Прокладка кожуха крышки цилиндра | |
| 9 | 1***Z | Крышка цилиндра в сборе | |
| 9 | 1***D | Крышка цилиндра в сборе | |
| 10 | 1***D | Переднее ушко головки блока цилиндров | |
| 10 | 1***D | Переднее ушко - крышка цилиндра | |
| 11 | 1***D | Болт переднего ушка | |
| 12 | Q***5 | Болт | |
| 13 | 1***D | Прокладка всасывающего штуцера | |
| 13 | 1***Z | Прокладка - впускной патрубок | |
| 14 | 1***D | Прокладка головки блока цилиндров | |
| 15 | 1***D | Прокладка | |
| 15 | 1***Z | Прокладка | |
| 16 | Q***5 | Болт | |
| 17 | 1***D | Прокладка-правая перекрышка впускного патрубка | |
| 17 | 1***0 | Прокладка-правая перекрышка впускного патрубка | |
| 18 | 1***D | Правая накладка впускного патрубка | |
| 18 | 1***0 | Правая перекрышка впускного патрубка | |
| 19 | Q***0 | Болт | |
| 20 | Q***6 | Болт | |
| 21 | 1***D | Задняя перекрывающая плита всасывающей трубки | |
| 22 | Q***5 | Болт | |
| 23 | 1***А | Заднее ушко головки блока цилиндров | |
| 23 | 1***А | Заднее подъемное ушко - крышка цилиндра | |
| 24 | 1***D | Табличка с надписью | |
| 24 | 1***Y | Бирка | |
| 24 | 1***W | Заводская табличка | |
| 25 | Q***6 | Закрепка таблички |
