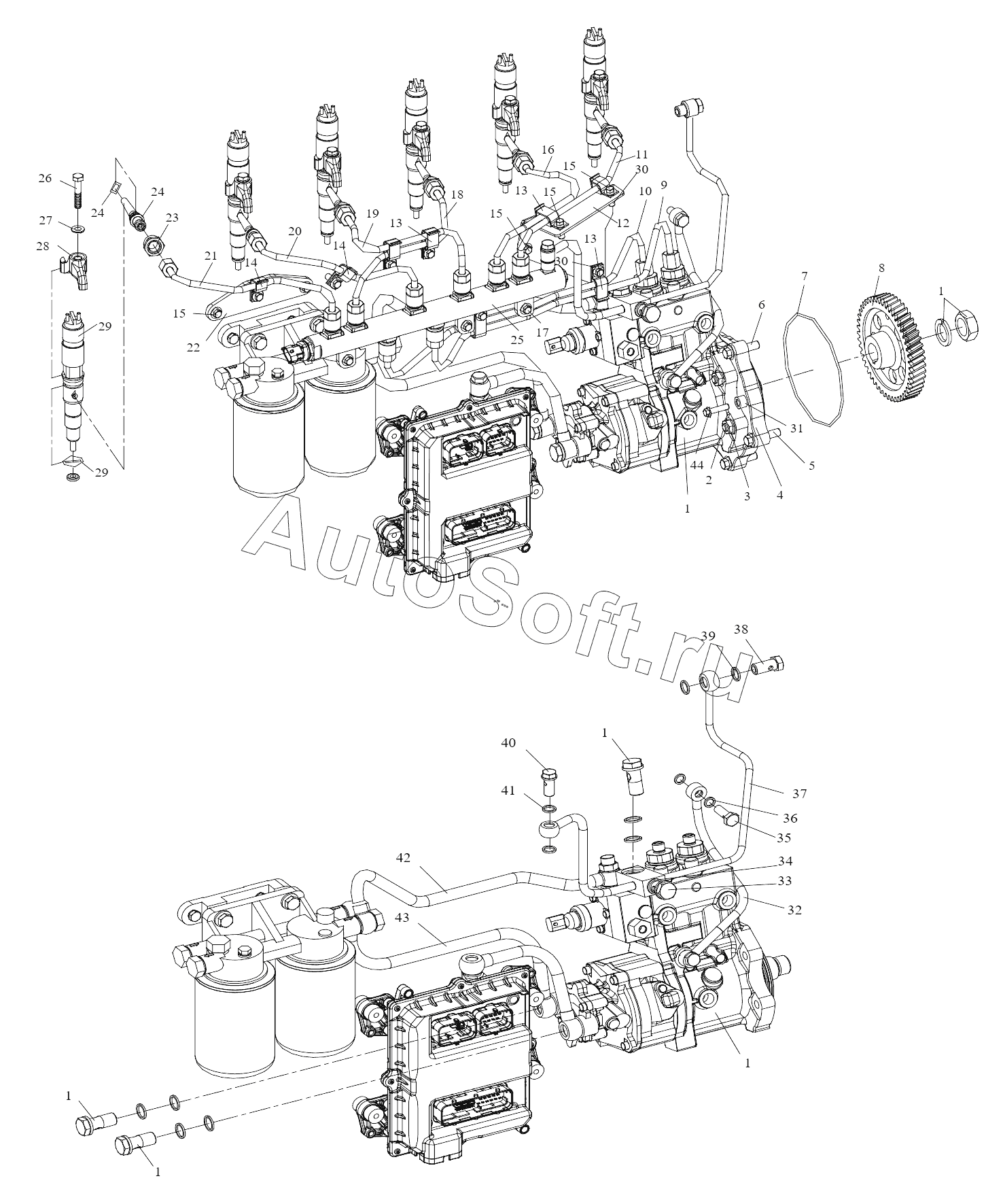

Каталог запасных частей к технике: FAW CA6DL2-37E5. Система подачи топлива (I)
35
24
24
25
26
27
27
28
29
29
30
30
31
32
33
33
34
23
35
36
37
38
38
39
40
40
41
42
43
44
10
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
7
8
9
1
1
1
1
1
1
11
12
13
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Топливный насос в сборе | |
| 1 | б***т | Пустотелый болт | |
| 1 | б***т | Пустотелый болт | |
| 1 | г***а | Шестигранная гайка - крепежная приводная шестерня | |
| 1 | ш***а | Шайба | |
| 2 | C***5 | Шпилька | |
| 3 | C***0 | Гайка | |
| 4 | 1***0 | Присоединительный фланец | |
| 5 | Q***T | Шестигранный фланцевый болт | |
| 6 | Q***0 | Болт | |
| 7 | 1***D | О-образное кольцо - перекрышка PTO | |
| 7 | C***B | О-образное резиновое кольцо для гидравлической | |
| 8 | 1***0 | Передаточная шестерня топливного насоса | |
| 9 | 1***J | Топливопровод высокого давления в сборе | |
| 10 | 1***J | Топливопровод высокого давления в сборе | |
| 11 | 1***Е | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 12 | 1***D | Кронштейн крепления -топливопровода высокого давления | |
| 13 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***0 | Хомут для топливопровода высокого давления в сборе I | |
| 15 | Q***6 | Болт | |
| 16 | 1***Е | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 17 | Q***0 | Болт | |
| 18 | 1***Е | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 19 | 1***Е | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 20 | 1***Е | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 21 | 1***Е | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 22 | 1***D | Крепежная стойка I - труба высокого давления | |
| 23 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 24 | 1***D | Соединительная втулка трубки высокого давления в сборе | |
| 25 | 1***0 | Топливная рампа высокого давления в сборе | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | G***8 | Сферическая шайба | |
| 27 | G***8 | Сферическая шайба | |
| 28 | 1***0 | Зажимная пластинка распылителя | |
| 29 | 1***0 | Маслораспылитель в сборе | |
| 30 | C***8 | Гайка | |
| 31 | 1***D | Муфта | |
| 32 | 1***0 | Маслопровод в сборе | |
| 33 | 1***D | Пустотелый болт | |
| 33 | Q***2 | Шарнирный болт М14x1.5 | |
| 34 | C***5 | Уплотнительное кольцо | |
| 35 | 1***D | Шарнирный болт | |
| 35 | 1***6 | Полый болт - маслопровод в сборе | |
| 36 | C***5 | Уплотнительное кольцо | |
| 37 | 1***3 | Возвратный маслопровод в сборе | |
| 38 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 38 | Q***2 | Шарнирный болт | |
| 39 | C***5 | Уплотнительное кольцо | |
| 40 | 1***0 | Пустотелый болт топливной рампы | |
| 40 | 1***D | Полый болт - масляный рельс | |
| 41 | C***5 | Уплотнительное кольцо | |
| 42 | 1***0 | Подводящий топливопровод в сборе между фильтром тонкой очистки топлива и топливным насосом | |
| 43 | 1***0 | Подводящий топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки топлива | |
| 44 | 1***D | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
