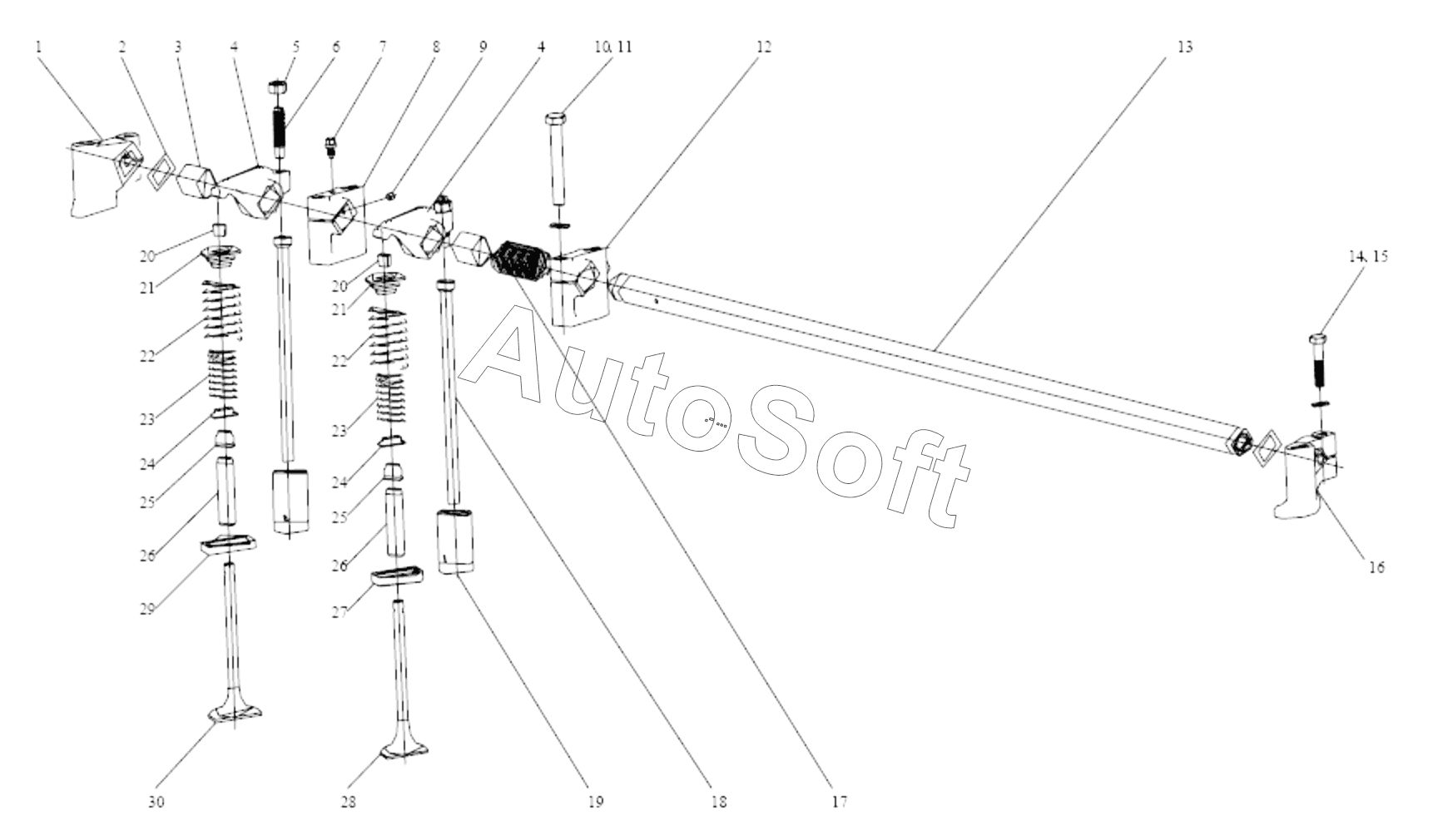

Каталог запасных частей к технике: FAW CA4DF3-13E3. Механизм клапана
26
26
18
19
20
20
21
21
22
22
23
23
24
24
25
25
17
27
28
28
28
29
30
30
30
8
1007200-520-0000
1
2
3
4
4
5
6
7
1007100-400-0000
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1007100-400-0000 | 1***0 | Качающаяся стрела втулки в сборе | |
| 1007200-520-0000 | 1***0 | Компонент качающейся стрелы | |
| 1 | 1***0 | Передняя опора оси коромысла | |
| 2 | 1***0 | Волнистая пружина - ось коромысла | |
| 3 | 1***0 | Втулка коромысла клапана | |
| 4 | 1***0 | Коромысло клапана | |
| 5 | 1***0 | Блокировочная гайка - регулировочный винт зазора коромысла клапана | |
| 6 | 1***0 | Регулировочный винт - коромысло клапана | |
| 7 | 1***0 | Фиксирующий винт - Опора оси коромысла | |
| 8 | 1***0 | Опора оси коромысла | |
| 9 | Q***6 | Цилиндрический штифт | |
| 10 | Q***5 | Болт с шестигранной головкой | |
| 11 | Q***0 | Шайба | |
| 12 | 1***0 | Опора оси коромысла | |
| 13 | 1***0 | Ось коромысла | |
| 14 | Q***0 | Болт с шестигранной головкой | |
| 15 | Q***8 | Шайба | |
| 16 | 1***0 | Задняя опора оси коромысла | |
| 17 | 1***0 | Фиксирующая пружина - ось коромысла | |
| 18 | 1***0 | Толкатель в сборе | |
| 19 | 1***0 | Толкатель | |
| 20 | 1***0 | Сухарь замка клапана | |
| 21 | 1***0 | Кронштейн пружины клапана | |
| 22 | 1***0 | Внешняя пружина клапана | |
| 23 | 1***0 | Внутренняя пружина клапана | |
| 24 | 1***0 | Нижний кронштейн пружины клапана | |
| 25 | 1***0 | Герметические прокладки направляющей трубы клапана | |
| 26 | 1***0 | Направляющая труба клапана | |
| 27 | 1***0 | Кронштейн выпускного клапана | |
| 28 | 1***Q | Выпускной клапан | |
| 28 | 1***Н | Выпускной клапан | |
| 28 | 1***С | Выпускной клапан | |
| 29 | 1***0 | Кронштейн впускного клапана | |
| 30 | 1***Q | Впускной клапан | |
| 30 | 1***Н | Впускной клапан | |
| 30 | 1***С | Впускной клапан |
