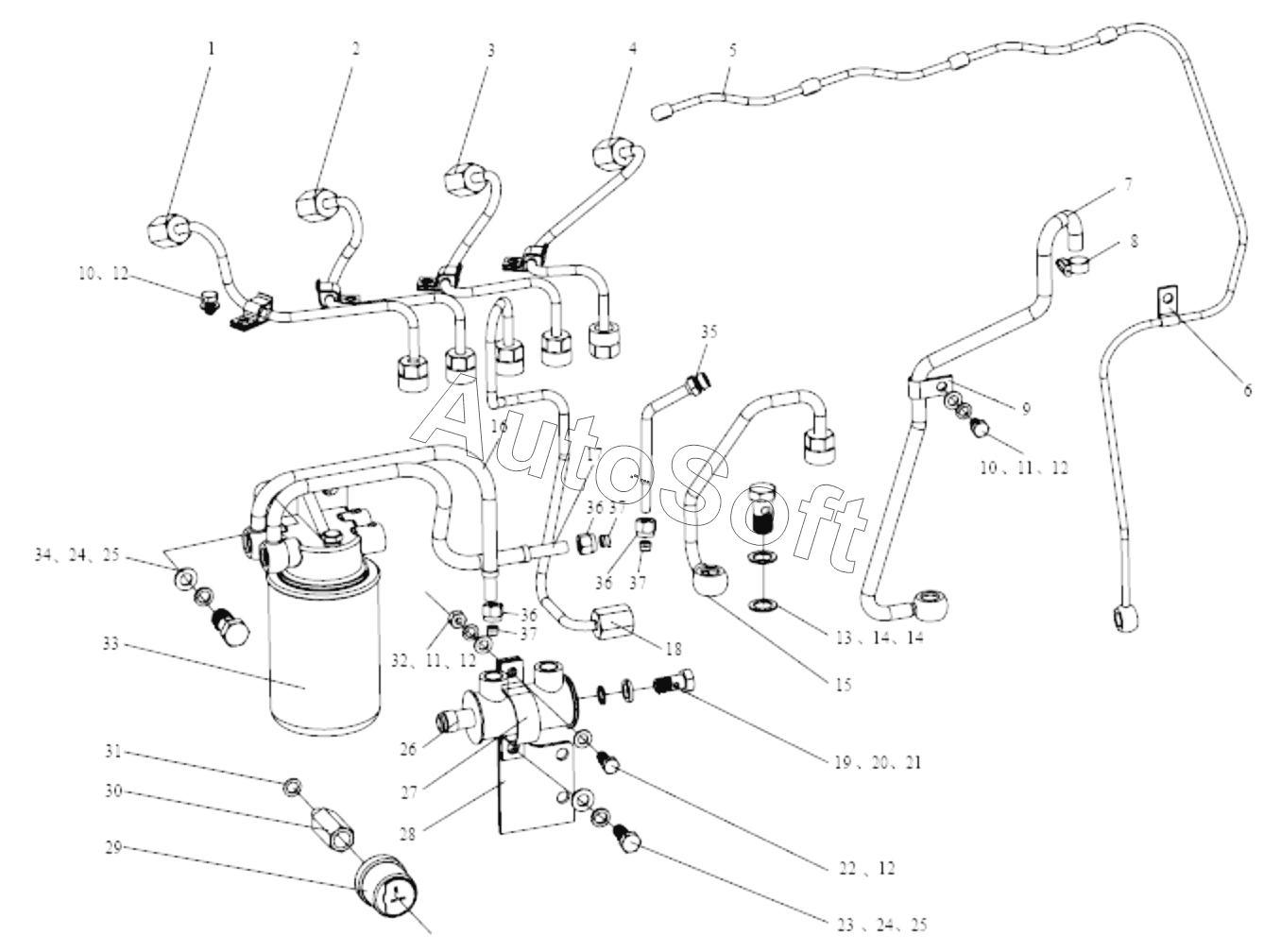

Каталог запасных частей к технике: FAW CA4DF3-13E3. Топливный трубопровод
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Маслопровод высокого давления 1-ого цилиндра в сборе | |
| 2 | 1***0 | Маслопровод высокого давления 2-ого цилиндра в сборе | |
| 3 | 1***0 | Маслопровод высокого давления 3-его цилиндра в сборе | |
| 4 | 1***0 | Маслопровод высокого давления 4-ого цилиндра в сборе | |
| 5 | 1***0 | Обратный маслопровод распылителя в сборе | |
| 6 | 1***0 | Крепежная челюсть трубы возврата | |
| 7 | 1***0 | Обратный маслопровод | |
| 8 | Q***6 | Хомутик шланга | |
| 9 | 1***0 | Скоба обратного маслопровода | |
| 10 | Q***2 | Болт с шестигранной головкой | |
| 11 | Q***8 | Пружинная шайба | |
| 12 | Q***8 | Шайба | |
| 13 | Q***2 | Шарнирный болт М14x1.5 | |
| 14 | Q***4 | Медная прокладка | |
| 15 | 1***0 | Обратный маслопровод насоса подачи масла | |
| 16 | 1***0 | Топливный маслопровод между маслонасосом и дизельным топливным фильтром | |
| 17 | 1***0 | Топливный маслопровод между дизельным топливным фильтром и маслонасосом | |
| 18 | 1***0 | Маслопровод высокого давления между насосом и колеей | |
| 19 | Q***2 | Шарнирный болт М14x1.5 | |
| 20 | Q***2 | Пружинная шайба | |
| 21 | Q***4 | Медная прокладка | |
| 22 | Q***0 | Болт с шестигранной головкой | |
| 23 | Q***5 | Болт | |
| 24 | Q***0 | Пружинная шайба | |
| 25 | Q***0 | Шайба | |
| 26 | 1***0 | Откачивающий насос с хомутом в сборе | |
| 27 | 1***0 | Хомутный откачивающий насос в сборе | |
| 28 | 1***0 | Стойка откачивающего насоса в сборе | |
| 29 | 3***0 | Датчик давления масла | |
| 30 | 1***0 | Соединение датчика давления масла | |
| 31 | Q***4 | Медная прокладка | |
| 32 | Q***8 | Гайка М8 | |
| 33 | 1***0 | Топливный фильтр | |
| 34 | Q***0 | Болт с шестигранной головкой | |
| 35 | 1***0 | Штуцер впускного трубопровода маслонасоса высокого давления | |
| 36 | Q***0 | Гайка штуцера | |
| 37 | Q***0 | Хомут |
