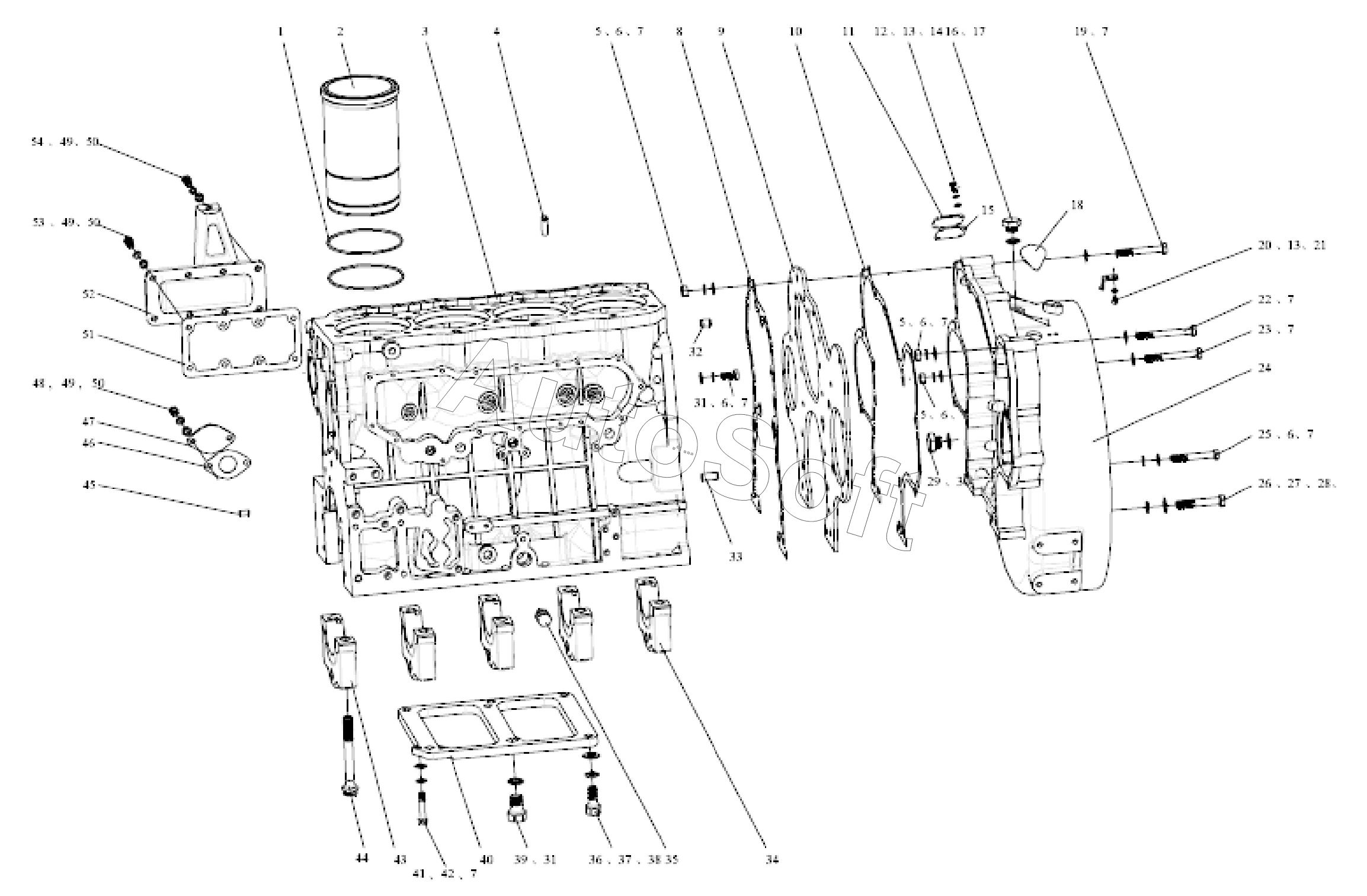

Каталог запасных частей к технике: FAW CA4DF3-13E3. Блок цилиндра
42
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
49
49
50
50
50
51
52
53
54
15
2
3
4
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | О-образное резиновое уплотнительное кольцо | |
| 2 | 1***0 | Цилиндровая гильза | |
| 3 | 1***0 | Блок цилиндра | |
| 4 | 1***0 | Фиксирующий штифт головки цилиндра | |
| 5 | Q***0 | Гайка М10 | |
| 6 | Q***0 | Пружинная шайба | |
| 7 | Q***0 | Шайба | |
| 8 | 1***0 | Прокладка - блок цилиндра | |
| 9 | 1***0 | Перекрывающая плита крышки камеры шестерни в сборе | |
| 10 | 1***0 | Прокладка - Перекрывающая плита крышки камеры шестерни | |
| 11 | 1***0 | Накладка | |
| 12 | Q***2 | Болт с шестигранной головкой | |
| 13 | Q***6 | Облегченная шайба пружины | |
| 14 | Q***6 | Шайба | |
| 15 | 1***0 | Накладка прокладки | |
| 16 | Q***8 | Заглушка | |
| 17 | Q***8 | Уплотнительная шайба | |
| 18 | 1***0 | Накладка осмотра корпуса маховика | |
| 19 | Q***0 | Болт М10x80 | |
| 20 | 1***0 | Ведущая стрела маховика | |
| 21 | G***0 | Шуруп с крестообразным желобом в маленкой тарелочной головке | |
| 22 | Q***5 | Болт с шестигранной головкой | |
| 23 | Q***0 | Болт М10x90 | |
| 24 | 1***0 | Крышки камеры шестерни - корпус маховика | |
| 25 | Q***5 | Болт с шестигранной головкой | |
| 26 | Q***5 | Болт с шестигранной головкой | |
| 27 | Q***2 | Пружинная шайба | |
| 28 | Q***2 | Пружинная шайба | |
| 29 | Q***0 | Резьбовая пробка М20х1.5 | |
| 30 | Q***0 | Уплотнительная шайба | |
| 31 | Q***2 | Болт с шестигранной головкой | |
| 32 | Q***8 | Цилиндрический штифт | |
| 33 | Q***0 | Штифт 12x30 | |
| 34 | 1***0 | Крыша заднего главного подшипника | |
| 35 | 1***0 | Подъемный болт | |
| 36 | 1***0 | Надставка корпуса болта | |
| 37 | Q***4 | Пружинная шайба | |
| 38 | Q***4 | Шайба | |
| 39 | 1***0 | Болт | |
| 40 | 1***0 | Подкрепление корпуса | |
| 41 | 1***0 | Болт надставка корпуса | |
| 42 | Q***0 | Пружинная шайба | |
| 43 | 1***0 | Крышка главного подшипника | |
| 44 | 1***0 | Болт основного подшипника | |
| 45 | Q***8 | Цилиндрический штифт | |
| 46 | 1***0 | Прокладка | |
| 47 | 1***0 | Фланцевая перекрывающая плита | |
| 48 | Q***6 | Болт М8х16 | |
| 49 | Q***8 | Пружинная шайба | |
| 50 | Q***8 | Шайба | |
| 51 | 1***0 | Уплотнительная прокладка накладки камеры толкателя | |
| 52 | 1***0 | Передняя накладка камеры толкателя | |
| 53 | Q***5 | Болт М8х25 | |
| 54 | Q***8 | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
