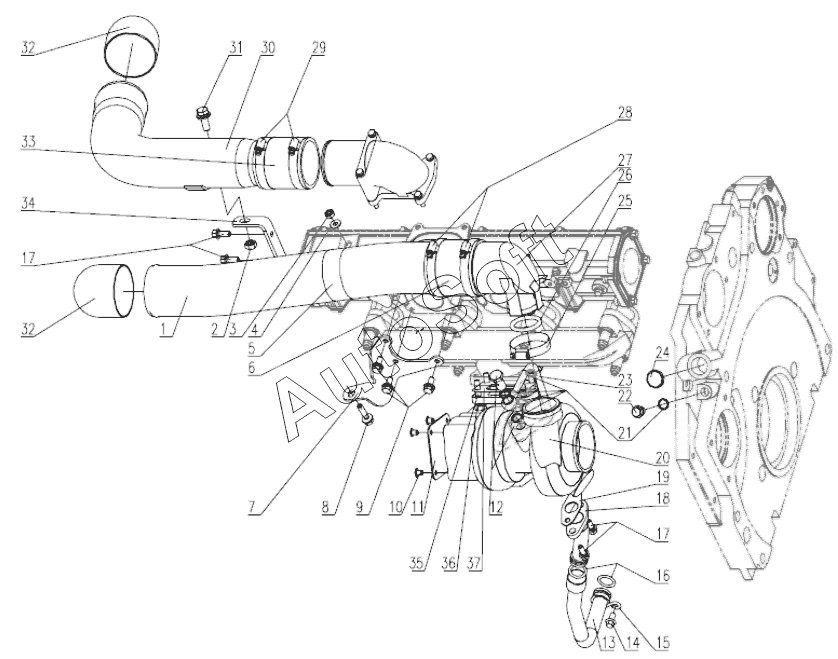

Каталог запасных частей к технике: FAW BF4M1013. TURBO CHARGER (1)
29
20
21
22
23
24
25
26
27
28
19
30
31
32
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | INTER-COOLER INLET PIPE | |
| 2 | C***6 | Hexagon nut | |
| 3 | C***6 | Шестигранная гайка | |
| 4 | Q***8 | Шайба | |
| 5 | 1***H | PIPE CLAMP | |
| 6 | 1***D | RUBBER TRANSITION PIPE | |
| 7 | 1***3 | BRACKET | |
| 8 | C***6 | HEXAGON BOLT | |
| 9 | C***6 | Hexagon bolt washer assembly | |
| 10 | 1***D | CAP | |
| 11 | 1***D | TURBO CHARGER COVER | |
| 12 | 3***D | Полый болт | |
| 13 | 1***D | LOW OIL FLOW BACK PIPE | |
| 14 | 3***D | Болт с шестигранной головкой и фланцем | |
| 15 | 1***D | Retainer | |
| 16 | 1***D | O-seal | |
| 17 | 1***D | Hexagon bolt | |
| 18 | 1***D | UPPER OIL FLOW BACOK PIPE | |
| 19 | 1***D | Уплотнительная прокладка | |
| 20 | 1***A | TURBO CHARGER | |
| 21 | 3***D | Уплотнительная прокладка | |
| 22 | 1***D | Screw plug | |
| 23 | 1***D | LUBRICATING PIPE | |
| 24 | 1***D | Core hole plug | |
| 25 | C***B | Лирка червячного рукава типа В | |
| 26 | 1***D | O-RING | |
| 27 | 1***D | ELBOW | |
| 28 | C***B | B TYPE PIPE CLAMP | |
| 29 | C***0 | B TYPE PIPE CLAMP | |
| 30 | 1***3 | INTER-COOLER OUTLET PIPE | |
| 31 | C***6 | HEXAGON | |
| 32 | 1***D | CAP | |
| 33 | 1***3 | RUBBER TRANSITION PIPE | |
| 34 | 1***3 | BRACKET | |
| 35 | 1***D | STUD | |
| 36 | 1***D | SEALING RING | |
| 37 | 1***D | GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
