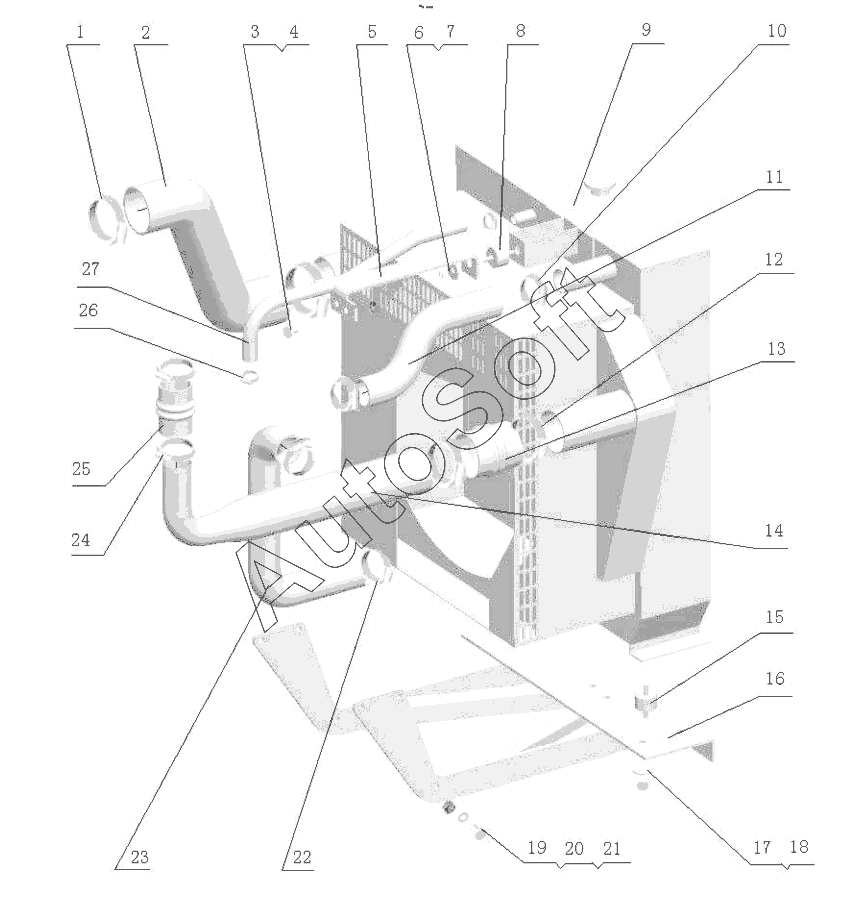

Каталог запасных частей к технике: FAW CA4DF2 (2013). Water tank (radiator)
16
27
26
25
24
23
22
21
20
19
18
17
16
16
16
16
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | B-worm drive type hose clamp | |
| 2 | Y***5 | Pipe air | |
| 3 | 9***3 | Hexagon-headed bolt | |
| 4 | 9***8 | Hexagon nut, style I | |
| 5 | Y***1 | Radiator pull rod | |
| 6 | 9***8 | Hexagon nut, style I | |
| 7 | 9***8 | Washer | |
| 8 | Y***4 | Radiator pull rod bumper | |
| 9 | Y***1 | Radiator | |
| 10 | 9***9 | B-worm drive type hose clamp | |
| 11 | Y***4 | Water inlet | |
| 12 | 9***2 | B-worm drive type hose clamp | |
| 13 | 3***8 | Pipe air | |
| 14 | Y***6 | Pipe air | |
| 15 | Y***7 | Radiator bumper | |
| 16 | Y***3 | Radiator bottom case | |
| 16 | Y***0 | Radiator support assy | |
| 16 | Y***1 | Right Radiator support | |
| 16 | Y***2 | Left Radiator support | |
| 16 | Y***4 | Right Radiator support | |
| 16 | Y***5 | Left Radiator support | |
| 17 | 9***8 | Hexagon nut, style I | |
| 18 | 9***4 | Washer | |
| 19 | 9***5 | Hexagon-headed bolt | |
| 20 | 9***8 | Washer | |
| 21 | 9***5 | Hexagon nut, style I | |
| 22 | 9***9 | B-worm drive type hose clamp | |
| 23 | Y***3 | Water outlet | |
| 24 | 9***9 | B-worm drive type hose clamp | |
| 25 | D***9 | Pipe air | |
| 26 | 9***0 | B-worm drive type hose clamp | |
| 27 | 9***7 | Pipe |
