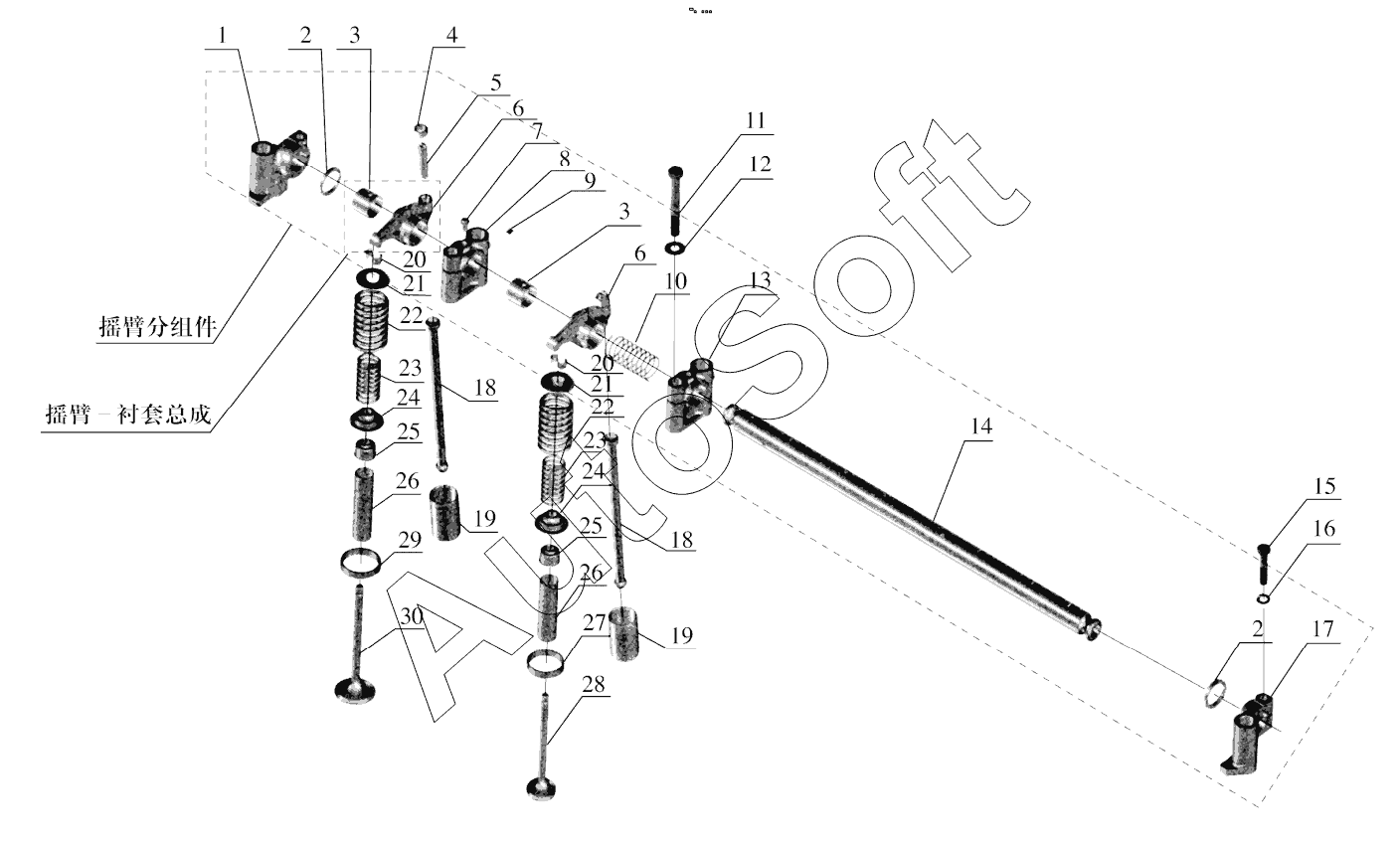

Каталог запасных частей к технике: FAW CA4DF2 (2013). Valve Mechanism
28
28
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
18
18
28
28
28
28
28
28
29
30
30
30
30
9
1007200-520-0000
1
2
2
3
3
4
5
6
6
7
8
1007100-400-0000
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1007100-400-0000 | 1***0 | Качающаяся стрела втулки в сборе | |
| 1007200-520-0000 | 1***0 | Компонент качающейся стрелы | |
| 1 | 1***0 | Передняя опора оси коромысла | |
| 2 | 1***0 | Волнистая пружина - ось коромысла | |
| 3 | 1***0 | Втулка коромысла клапана | |
| 4 | 1***0 | Блокировочная гайка - регулировочный винт зазора коромысла клапана | |
| 5 | 1***0 | Регулировочный винт - коромысло клапана | |
| 6 | 1***0 | Коромысло клапана | |
| 7 | 1***0 | Фиксирующий винт - Опора оси коромысла | |
| 8 | 1***0 | Опора оси коромысла | |
| 9 | Q***6 | Цилиндрический штифт | |
| 10 | 1***0 | Фиксирующая пружина - ось коромысла | |
| 11 | Q***5 | Болт с шестигранной головкой | |
| 12 | Q***0 | Шайба | |
| 13 | 1***0 | Опора оси коромысла | |
| 14 | 1***0 | Rocker arm shaft assy | |
| 15 | Q***0 | Болт с шестигранной головкой | |
| 16 | Q***8 | Шайба | |
| 17 | 1***0 | Задняя опора оси коромысла | |
| 18 | 1***0 | Push rod assy | |
| 19 | 1***0 | Tappet | |
| 20 | 1***0 | Valve split collet | |
| 21 | 1***0 | Кронштейн пружины клапана | |
| 22 | 1***0 | Внешняя пружина клапана | |
| 23 | 1***0 | Внутренняя пружина клапана | |
| 24 | 1***0 | Valve spring lower retainer | |
| 25 | 1***Q | Valve guide oil seal assy | |
| 26 | 1***0 | Valve guide | |
| 27 | 1***0 | Кронштейн выпускного клапана | |
| 28 | 1***H | Exhaust valve | |
| 28 | 1***Q | Выпускной клапан | |
| 28 | 1***C | Exhaust valve | |
| 28 | 1***Z | Exhaust valve | |
| 29 | 1***0 | Кронштейн впускного клапана | |
| 30 | 1***H | Intake valve | |
| 30 | 1***Q | Впускной клапан | |
| 30 | 1***Z | Intake valve | |
| 30 | 1***C | Intake valve |
