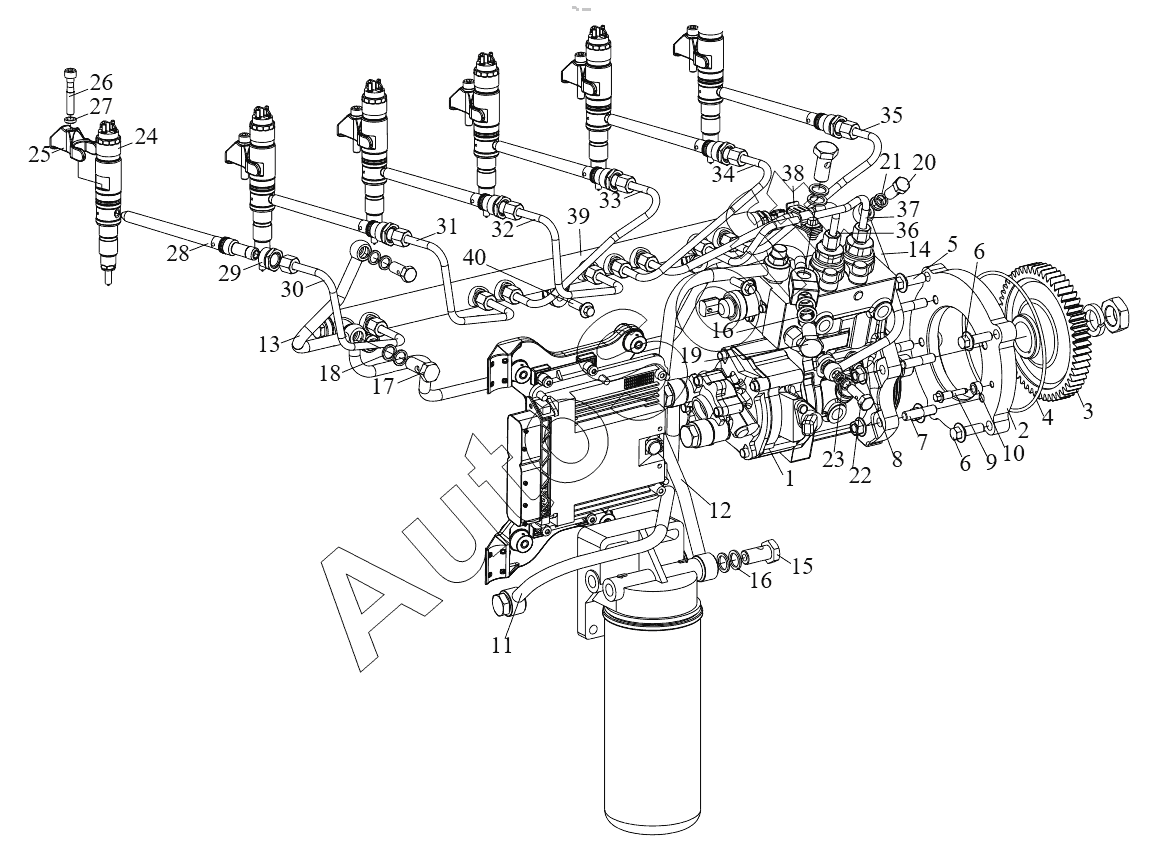

Каталог запасных частей к технике: FAW CA6DM2. Система топливоподачи
27
19
19
20
20
21
21
1104081-81D
23
23
24
24
25
26
18
28
29
30
31
32
33
34
35
36
37
38
39
40
40
10
2
3
4
4
5
6
6
7
7
8
8
9
9
10
1
11
11
12
12
13
14
15
15
16
16
1104101-M11-051B
1104101-M11-051B
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1104081-81D | 1***D | Полый болт масловпускного отверстия топливного насоса+C512 | |
| 1104101-M11-051B | 1***B | Шайба топливопровода низкого давления | |
| 1 | 1***D | Масляный насос высокого давления в сборе | |
| 2 | 1***D | Фланцевое соединение топливного насоса высокого давления | |
| 3 | 1***D | Приводная шестерня топливного насоса | |
| 4 | C***C | О - образное резиновое кольцо для гидравлической | |
| 4 | G***1 | О-образное уплотнительное кольцо | |
| 5 | Q***0 | Болт | |
| 6 | Q***0 | Болт М10x40 | |
| 7 | C***0 | Болт | |
| 7 | Q***0 | Шпилька | |
| 8 | C***0 | Гайка | |
| 8 | Q***0 | Гайка | |
| 9 | 1***0 | Фиксатор | |
| 9 | 1***D | Фиксатор | |
| 10 | 1***0 | Втулка | |
| 10 | 1***D | Муфта | |
| 11 | 1***D | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 11 | 1***0 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 12 | 1***D | Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления | |
| 12 | 1***0 | Впускной топливопровод в сборе между фильтром и насосом высокого давления | |
| 13 | 1***D | Возвратный маслопровод в сборе | |
| 14 | 1***D | Маслопровод в сборе | |
| 15 | 1***D | Полый болт | |
| 15 | 1***D | Шарнирный болт M16x1.5 | |
| 16 | C***5 | Уплотнительное кольцо | |
| 17 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 17 | 1***D | Полый болт возвратного маслопровода | |
| 18 | C***5 | Уплотнительное кольцо | |
| 18 | Q***B | Комбинированная шайба | |
| 19 | 1***D | Шарнирный болт M16x1.5 | |
| 19 | 1***D | Полый болт | |
| 20 | 1***D | Полый болт – маслопровод в сборе | |
| 20 | 1***D | Полый болт маслопровода в сборе | |
| 21 | C***5 | Уплотнительное кольцо | |
| 21 | Q***В | Комбинированная шайба | |
| 23 | C***5 | Уплотнительное кольцо | |
| 23 | Q***В | Комбинированная шайба | |
| 24 | 1***B | Маслораспылитель в сборе | |
| 24 | 1***0 | Маслораспылитель в сборе | |
| 25 | 1***D | Прижим маслораспылителя | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | 1***D | Сферическая шайба | |
| 28 | 1***D | Штуцер топливопровода высокого давления в сборе | |
| 29 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 30 | 1***D | Топливопровод высокого давления первого цилиндра в сборе | |
| 31 | 1***D | Топливопровод высокого давления второго цилиндра в сборе | |
| 32 | 1***D | Топливопровод высокого давления третьего цилиндра в сборе | |
| 33 | 1***D | Топливопровод высокого давления четвертого цилиндра в сборе | |
| 34 | 1***D | Топливопровод высокого давления пятого цилиндра в сборе | |
| 35 | 1***D | Топливопровод высокого давления шестого цилиндра в сборе | |
| 36 | 1***D | Топливопровод высокого давления в сборе I между топливным насосом высокого давления и топливной рампой высокого давления | |
| 37 | 1***D | Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления | |
| 38 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 39 | 1***D | Топливная рампа высокого давления в сборе | |
| 40 | Q***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
