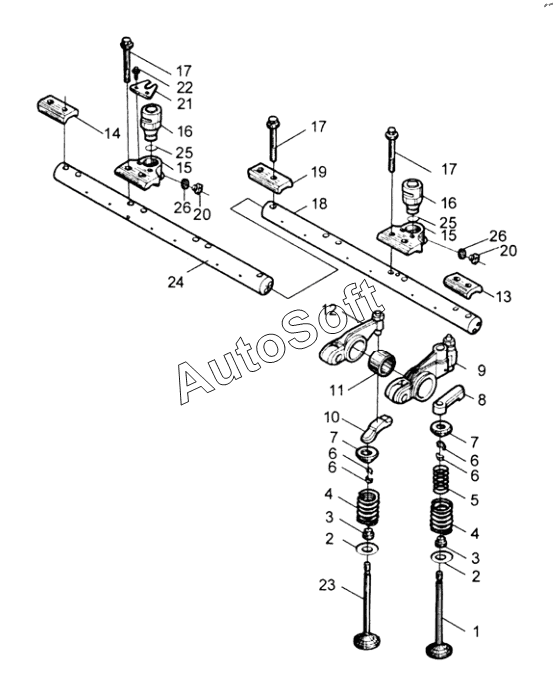

Каталог запасных частей к технике: FAW CA6DM2 (2008). Компоненты клапанного механизма 1007000-81D
14
26
26
25
25
24
23
22
21
20
20
19
18
17
17
17
16
16
15
15
1
13
12
11
10
9
8
7
7
6
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Выхлопной клапан | |
| 2 | 1***D | Пружинная прокладка клапана | |
| 3 | 1***D | Сальник направляющей втулки клапана в сборе | |
| 4 | 1***D | Пружина впускного клапана | |
| 5 | 1***D | Внутренняя пружина выхлопного клапана | |
| 6 | 1***D | Блокировка клапана | |
| 7 | 1***D | Держатель клапанной пружины | |
| 8 | 1***D | Мост выхлопного клапана в сборе | |
| 9 | 1***D | Коромысла выпускного клапана в сборе | |
| 10 | 1***D | Мост впускного клапана | |
| 11 | 1***D | Осевая фиксирующая втулка коромысла | |
| 12 | 1***D | Коромысло впускного клапана в сборе | |
| 13 | 1***D | Прижим оси коромысел | |
| 14 | 1***D | Прижим оси коромысел | |
| 15 | 1***D | Держатель электромагнитного клапана | |
| 16 | 1***D | Электромагнитный тормозной клапан в сборе | |
| 17 | Q***5 | Шестигранный фланцевый болт | |
| 18 | 1***D | Ось коромысел в сборе | |
| 19 | 1***D | Прижим оси коромысел | |
| 20 | Q***8 | Заглушка с шестигранной головкой | |
| 21 | 1***D | Прижим электромагнитного клапана | |
| 22 | Q***2 | Фланцевый шестигранный болт | |
| 23 | 1***D | Впускной клапан | |
| 24 | 1***D | Ось коромысел в сборе | |
| 25 | G***1 | О-образное резиновое уплотнительное кольцо 10.6x2.65 | |
| 26 | Q***4 | Медная шайба |
