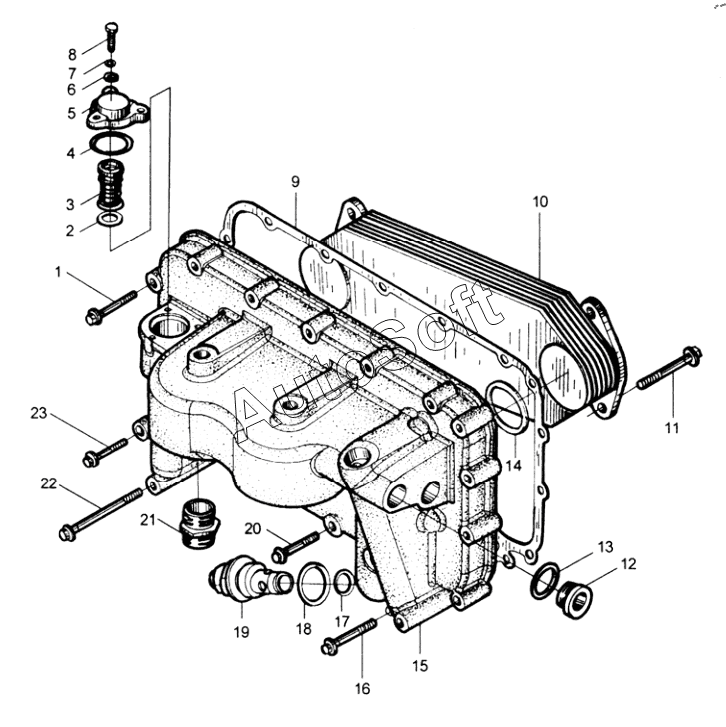

Каталог запасных частей к технике: FAW CA6DM2 (2008). Компоненты масляного охладителя 1013000-81D
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Шестигранный фланцевой болт - тонкая штанга | |
| 2 | 1***D | О-образное кольцо перепускного клапана охладителя моторного масла | |
| 3 | 1***D | Клапан - перепускной клапан охладителя моторного масла | |
| 4 | 1***D | О-образное уплотнительное кольцо крышки клапана | |
| 5 | 1***D | Крышка клапана - байпасный клапан масляного охладителя | |
| 6 | Q***6 | Шайба | |
| 7 | Q***6 | Пружинная шайба | |
| 8 | Q***5 | Болт М6х25 | |
| 9 | 1***D | Прокладка корпуса масляного радиатора | |
| 10 | 1***D | Масляный радиатор в сборе | |
| 11 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 12 | Q***4 | Пробка с винтовой резьбой | |
| 13 | Q***4 | Медная прокладка | |
| 14 | G***5 | O-sealing ring | |
| 15 | 1***D | Тело масляного охладителя | |
| 16 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 17 | Q***2 | O-sealing ring | |
| 18 | 1***D | Медная шайба | |
| 19 | 1***D | Клапан регулировки давления в сборе | |
| 20 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 21 | 1***D | Соединительный болт цельнопоточного охладителя моторного масла | |
| 22 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 23 | Q***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
