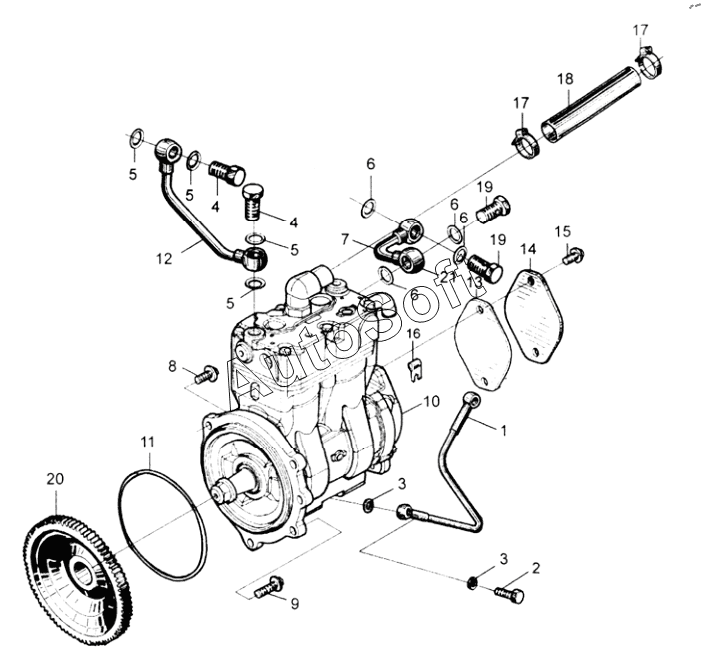

Каталог запасных частей к технике: FAW CA6DM2 (2008). Компоненты воздушного компрессора 3509000-81DK
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***K | Впускной маслопровод в сборе | |
| 2 | 3***D | Болт | |
| 3 | Q***4 | Медная прокладка | |
| 4 | Q***2 | Шарнирный болт М14x1.5 | |
| 5 | Q***4 | Медная прокладка | |
| 6 | Q***4 | Медная прокладка | |
| 7 | 3***K | Подводящий водопровод компрессионного насоса в сборе | |
| 8 | Q***5 | Болт | |
| 9 | Q***2 | Болт | |
| 10 | 3***K | Двухцилиндровый воздушный компрессор в сборе | |
| 11 | G***2 | О-образное резиновое уплотнительное кольцо 28x1.8 | |
| 12 | 3***K | Отводящий водопровод компрессионного насосав сборе | |
| 13 | 3***D | Прокладка - силовой поворотный насос | |
| 14 | 3***2 | Крышка - насос гидроусилителя руля | |
| 15 | Q***0 | Болт | |
| 16 | 3***D | Кронштейн впускного маслопровода воздушного компрессора | |
| 17 | Q***8 | Скоба 38 | |
| 18 | 3***K | Впускная резиновая труба - двухцилиндровый насос | |
| 19 | Q***2 | Шарнирный болт М14x1.5 | |
| 20 | 1***D | Ведомая шестерня насоса воздушного компрессора | |
| 21 | Q***2 | Соединение трубы |
