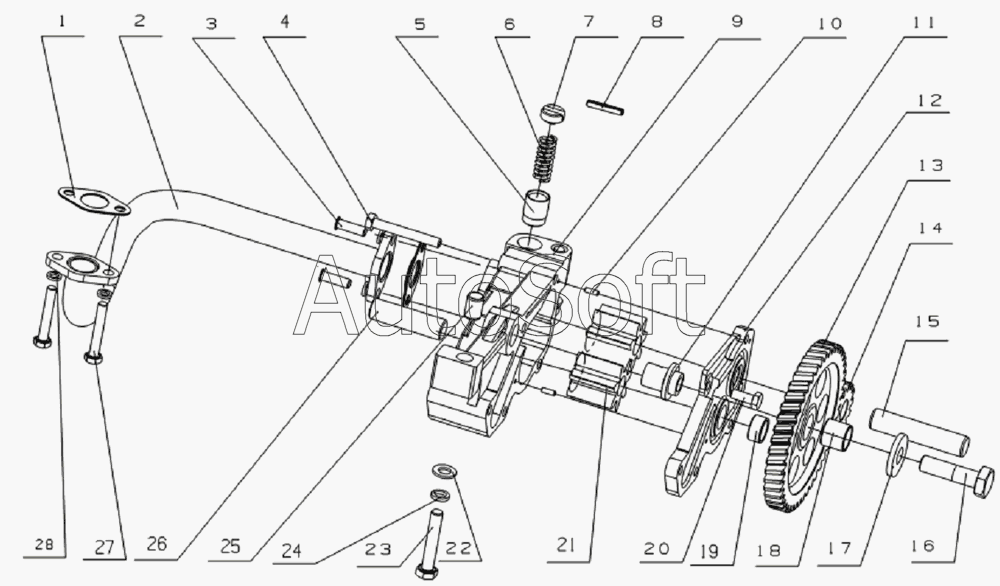

Каталог запасных частей к технике: Yuchai YC6L260-30 (2008). L30YA-1011000 Oil pump assembly
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Компонент прокладки II | |
| 2 | L***C | Oil outlet pipe assembly | |
| 3 | Q***2 | Болт M8x25 | |
| 4 | Q***2 | Болт М8х60 | |
| 5 | A***8 | Втулка редукционного клапана | |
| 6 | L***9 | Oil pump relief valve spring | |
| 7 | A***1 | Фиксатор | |
| 8 | Q***2 | Штифт 5x32 | |
| 9 | L***D | Oil pump body | |
| 10 | Q***2 | Штифт 4x12 | |
| 11 | L***B | Oil pump idler shaft | |
| 12 | L***A | Oil pump cover | |
| 13 | L***A | Oil pump idle gear | |
| 14 | L***3 | Oil pump gear | |
| 15 | A***5 | Вал шестерни масляного насоса | |
| 16 | L***B | Bolt | |
| 17 | L***B | Anti-wear plate | |
| 18 | L***A | Idler gear bushing | |
| 19 | L***2 | Bushing | |
| 20 | Q***2 | Болт M8x20 | |
| 21 | A***2 | Шестерня масляного насоса | |
| 22 | Q***0 | Шайба 10 | |
| 23 | Q***2 | Болт M10x55 | |
| 24 | Q***0 | Шайба 10 | |
| 25 | L***5 | Locating pin | |
| 26 | A***6 | Вал шестерни масляного насоса | |
| 27 | Q***2 | Болт М8х50 | |
| 28 | Q***8 | Шайба 8 |
