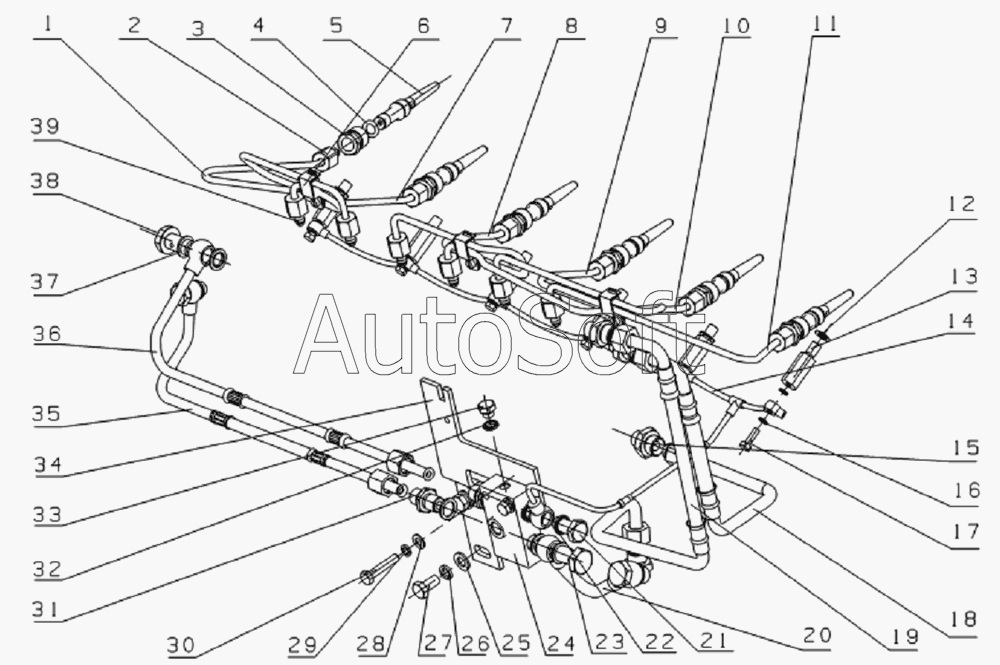

Каталог запасных частей к технике: Yuchai YC6L260-30 (2008). L38DA-1104000 Fuel line assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***B | No.1cylinder high pressure pipe | |
| 2 | 1***A | Joint pipe nut | |
| 3 | L***1 | Болт соединения труб | |
| 4 | L***9 | O-ring 10.69x3.5 | |
| 5 | L***A | Соеденительный патрубок высокого давления | |
| 6 | 3***0 | Укрепление двух трубных хомутов в сборе | |
| 7 | L***B | No.2cylinder high pressure pipe | |
| 8 | L***B | No.3cylinder high pressure pipe | |
| 9 | L***B | No.4cylinder high pressure pipe | |
| 10 | L***B | No.5cylinder high pressure pipe | |
| 11 | L***B | No.6cylinder high pressure pipe | |
| 12 | Q***0 | Шайба 10 | |
| 13 | L***B | Соеденитель возврата топлива | |
| 14 | L***0 | Части возврата масла | |
| 15 | L***4 | Соединитель | |
| 16 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 17 | L***3 | Болт | |
| 18 | L***E | Трубка | |
| 19 | L***E | Трубка | |
| 20 | L***D | Труба между топливораспределителем и трубкой подачи топлива | |
| 21 | Q***5 | Болт M14x1.5 | |
| 22 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 23 | Q***5 | Болт M16x1,5 | |
| 24 | L***A | Топливный распределитель | |
| 25 | Q***0 | Шайба 10 | |
| 26 | Q***0 | Шайба 10 | |
| 27 | Q***0 | Болт M10x20 | |
| 28 | Q***8 | Шайба 8 | |
| 29 | Q***8 | Шайба 8 | |
| 30 | Q***0 | Болт M8x40 | |
| 31 | G***B | Штуцер | |
| 32 | Q***0 | Уплотнительная шайба d10 | |
| 33 | Q***0 | Винтовая пробка M10x1 | |
| 34 | L***C | Кронштейн топливного распределителя | |
| 35 | L***D | Трубка переливная | |
| 36 | L***D | Трубка | |
| 37 | Q***6 | Уплотнительное кольцо d16 | |
| 38 | L***A | Клапан | |
| 39 | J***4 | Jacket |
