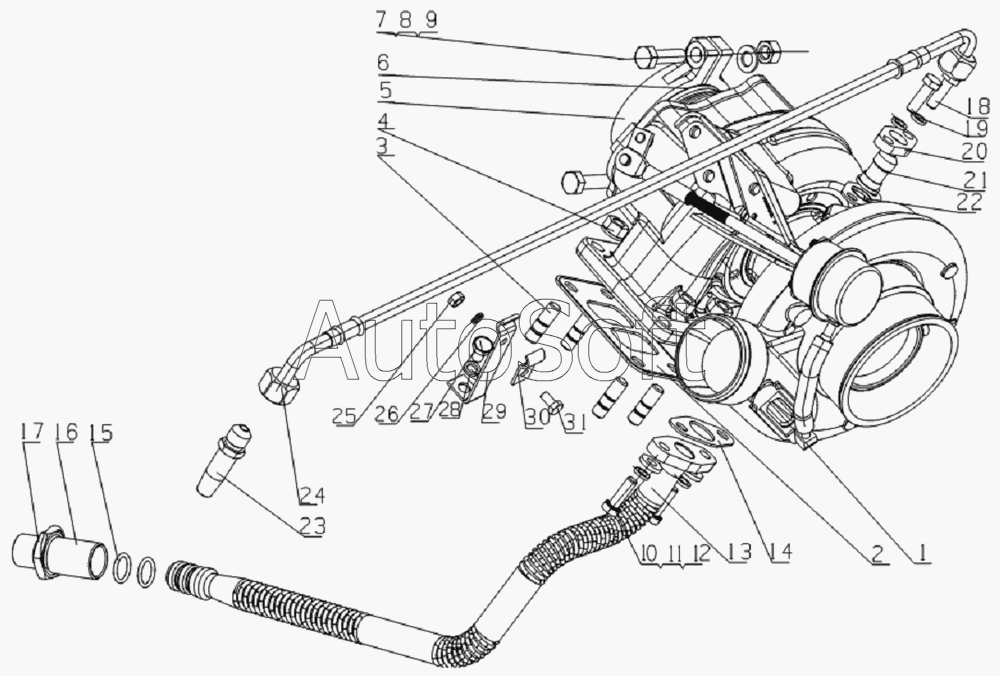

Каталог запасных частей к технике: Yuchai YC6L260-30 (2008). L41AA-1118000 Turbocharger assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Turbocharger | |
| 2 | L***2 | Прокладка турбокомпрессора | |
| 3 | L***1 | Шпилька | |
| 4 | M***B | Гайка | |
| 5 | G***C | Стопорное кольцо | |
| 6 | G***A | Прокладка | |
| 7 | Q***2 | Болт M10x35 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | Q***0 | Гайка М10 | |
| 10 | 6***3 | Шайба | |
| 11 | Q***8 | Шайба 8 | |
| 12 | Q***2 | Бoлт M8x25 | |
| 13 | L***C | Сборочный узел сварной трубки возврата масла | |
| 14 | M***1 | Прокладка | |
| 15 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 16 | 4***A | Болт возврата масла | |
| 17 | Q***4 | Уплотнительная шайба 24 | |
| 18 | Q***2 | Бoлт M8x25 | |
| 19 | Q***8 | Шайба 8 | |
| 20 | 4***2 | Фланец | |
| 21 | 4***1 | Штуцер подачи масла | |
| 22 | 1***B | Шайба | |
| 23 | 4***B | Масловпускное соединение турбоускорителя | |
| 24 | B***0 | Трубка подачи масла | |
| 25 | Q***6 | Гайка М6 | |
| 26 | Q***6 | Шайба 6 | |
| 27 | Q***2 | Болт M8x12 | |
| 28 | Q***8 | Шайба 8 | |
| 29 | B***2 | Зажим трубы II | |
| 30 | B***1 | Зажим трубы I | |
| 31 | Q***2 | Болт M6x12 |
