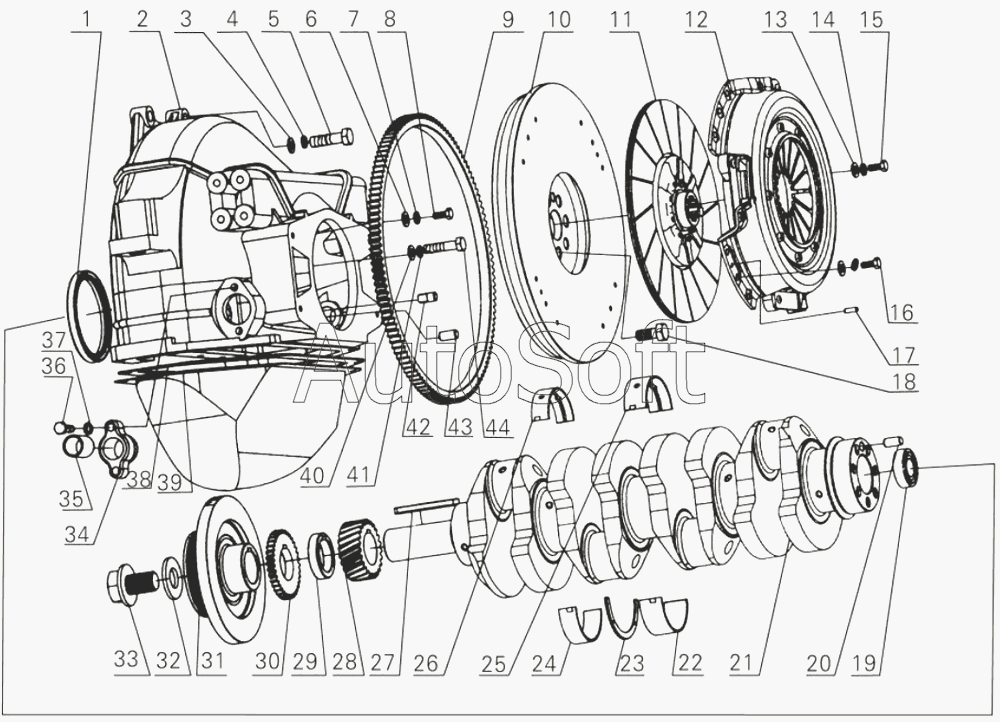

Каталог запасных частей к технике: Yuchai YC4D (2005). D32-1005000 Crankshaft and flywheel assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***8 | Oil seal FB100x125x12F | |
| 2 | D***A | Clutch case | |
| 3 | Q***4 | Шайба 14 | |
| 4 | Q***4 | Шайба 14 | |
| 5 | Q***5 | Болт M14X55 | |
| 6 | Q***8 | Шайба 8 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | Q***6 | Болт M8x16 | |
| 9 | 5***A | Кольцо шестерни маховика | |
| 10 | D***A | Flywheel | |
| 11 | D***0 | Часть ведомого диска сцепления | |
| 12 | D***0 | Сборочный узел сцепления и нажимной диск | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | Q***2 | Bolt M10x22 | |
| 16 | Q***8 | Болт M10x28 | |
| 17 | Q***2 | Pin B10x20 | |
| 18 | 3***4 | Болт маховика | |
| 19 | G***Z | Antifriction bearing 6205-Z | |
| 20 | 6***2 | Установочный штифт | |
| 21 | D***1 | Crankshaft | |
| 22 | D***7 | Нижний подшипник (Широкий) | |
| 23 | 6***A | Упорный вкладыш коленчатого вала | |
| 24 | D***5 | Нижний подшипник (Узкий) | |
| 25 | D***A | Верхний подшипник (Широкий) | |
| 26 | D***4 | Верхний подшипник (Узкий) | |
| 27 | Q***6 | Key 12x96 | |
| 28 | 6***1 | Распределительная шестерня коленчатого вала | |
| 29 | D***3 | Распорная втулка | |
| 30 | D***2 | Ведущая шестерня привода маслонасоса | |
| 31 | D***0 | Pulley damper assembly | |
| 32 | D***1 | Damper tightening bolt gasket | |
| 33 | D***2 | Damper tightening bolt | |
| 34 | 6***1 | Clutch fork flange | |
| 35 | 6***2 | Clutch fork bushing | |
| 36 | Q***5 | Болт M10x35 | |
| 37 | Q***0 | Шайба 10 | |
| 38 | 6***8 | Small cover gasket | |
| 39 | 6***7 | Clutch bottom cover | |
| 40 | Q***2 | Шайба 12 | |
| 41 | Q***2 | Шайба 12 | |
| 42 | 6***1 | Плоский палец | |
| 43 | Q***4 | Штифт 12x24 | |
| 44 | Q***0 | M12x50 |
