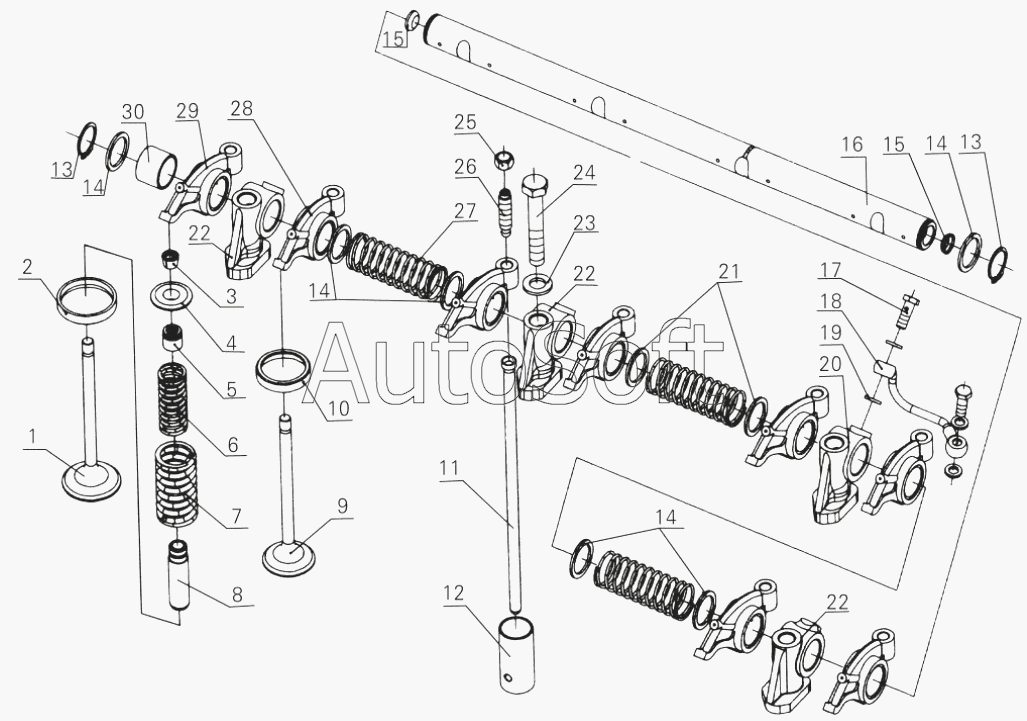

Каталог запасных частей к технике: Yuchai YC4D (2005). D30-1007000A Valve & drive train assembly
16
30
29
28
27
26
25
24
23
22
22
22
21
20
19
18
17
1
15
15
14
14
14
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***A | Выпускной клапан | |
| 2 | 4***A | Intake valve seat | |
| 3 | 1***E | Сухарь клапана | |
| 4 | D***6 | Верхнее седло пружины клапана | |
| 5 | 4***A | Сальник стержня клапана | |
| 6 | 6***3 | Внутренняя пружина клапана | |
| 7 | 6***2 | Внешняя пружина клапана | |
| 8 | 4***8 | Направляющая клапана | |
| 9 | D***A | Exhaust valve | |
| 10 | 4***A | Exhaust valve seat | |
| 11 | D***1 | Толкающая штанга | |
| 12 | 6***A | Толкатель | |
| 13 | Q***5 | Стопорное кольцо 25 | |
| 14 | 6***1 | Шайба оси клапанного коромысла | |
| 15 | 6***2 | Шарообразная пластинчатая пробка | |
| 16 | D***A | Rocker arm | |
| 17 | 6***3 | Болт патрубка | |
| 18 | D***A | Сварная масляная трубка | |
| 19 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 20 | D***4 | Сиденье вала коромысла I | |
| 21 | D***1 | Шайба оси клапанного коромысла | |
| 22 | D***3 | Сиденье вала коромысла II | |
| 23 | A***2 | Шайба | |
| 24 | D***6 | Болт с шестиугольной головкой | |
| 25 | 6***4 | Контргайка | |
| 26 | 6***3 | Болт регулировки клапана | |
| 27 | 6***2 | Пружина оси клапанного коромысла | |
| 28 | J***1 | Exhaust valve rocker arm | |
| 29 | J***1 | Intake valve rocker arm | |
| 30 | 6***2 | Rocker arm bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
