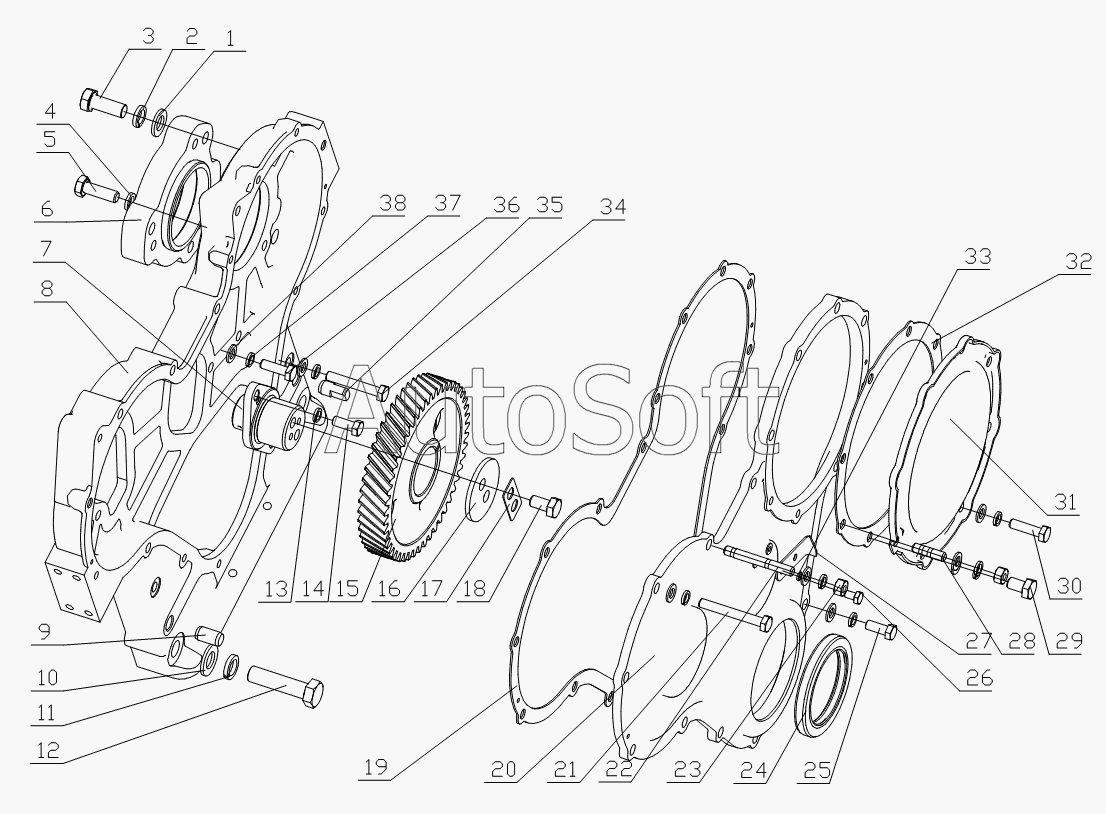

Каталог запасных частей к технике: Yuchai YC6108G (2008). B7615-1002200 Узел картера распределительных шестерён
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Шайба 12 | |
| 2 | Q***2 | Шайба 12 | |
| 3 | Q***0 | Бoлт M12x30 | |
| 4 | Q***0 | Шайба 10 | |
| 5 | Q***2 | Бoлт M10x30 | |
| 6 | 6***7 | Опорная планка воздушного компрессора | |
| 7 | 3***B | Вал паразитной шестерни | |
| 8 | 6***1 | Картер шестерён | |
| 9 | Y***2 | Палец 12х22 | |
| 10 | Q***4 | Шайба 14 | |
| 11 | Q***4 | Шайба 14 | |
| 12 | Q***2 | Болт М14х55 | |
| 13 | Q***8 | Шайба 8 | |
| 14 | Q***2 | Бoлт M8x20 | |
| 15 | 3***A | Распределительная паразитная шестерня | |
| 16 | 3***4 | Упорная планка распределительной паразитной шестерни | |
| 17 | 3***5 | Замочная пластинка паразитной шестерни | |
| 18 | Q***2 | Бoлт M10x18 | |
| 19 | 6***4 | Прокладка крышки картера распределительных шестерён | |
| 20 | 6***3 | Крышки картера распределительных шестерён | |
| 21 | Q***0 | Бoлт M8x60 | |
| 22 | Q***5 | Шпилька М8х55 | |
| 23 | Q***8 | Гайка М8 | |
| 24 | Y***R | Сальник 65x90 | |
| 24 | Y***R | Сальник 65x90 | |
| 25 | Q***0 | Бoлт M8x20 | |
| 26 | Q***0 | Бoлт M8x10 | |
| 27 | 6***9 | Стрелка ВМТ | |
| 28 | Q***6 | Бoлт M8x16 | |
| 29 | Q***6 | Болт M8x16 | |
| 30 | Q***0 | Бoлт M8x30 | |
| 31 | 6***A | Крышка шестерни топливовпрыскивающего насоса | |
| 32 | J***6 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 33 | Q***5 | Шайба 5 | |
| 34 | Q***0 | Бoлт M8x50 | |
| 35 | 6***1 | Плоский палец | |
| 36 | Q***2 | Бoлт M8x25 | |
| 37 | Q***8 | Шайба 8 | |
| 38 | Q***8 | Шайба 8 |
