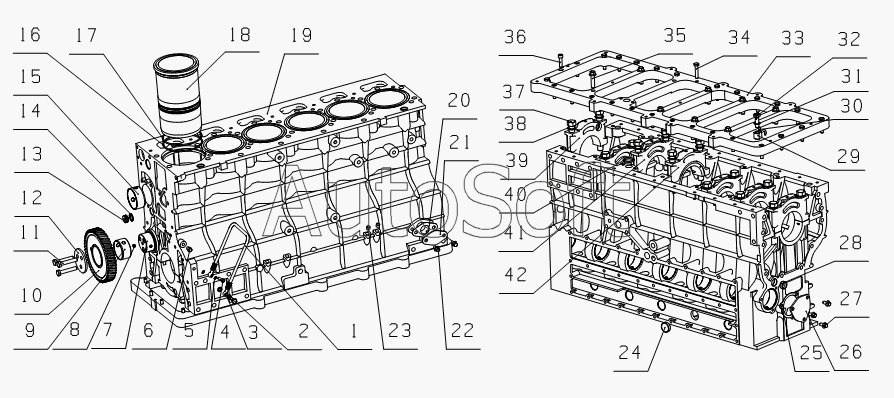

Каталог запасных частей к технике: Yuchai YC6J245-30 (J61LA) (2010). J5600-1002000 Блок цилиндров
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***D | Трубка подвота масла к промежуточной шестерни | |
| 2 | Q***0 | Болт M8x1 | |
| 3 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 4 | 1***2 | Болт | |
| 5 | 1***1 | Шайба | |
| 6 | Q***1 | Пробка NPT1/8 | |
| 7 | J***2 | Вал промежуточной шестерни | |
| 8 | Q***8 | Резьбовая заглушка M8x1 | |
| 9 | 6***1 | Втулка распредвала | |
| 10 | A***1 | Промежуточная шестерня | |
| 11 | Q***2 | Болт M10x55 | |
| 12 | A***A | Пластина промежуточной шестерни | |
| 13 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 14 | Y***F | Уплотнительное кольцо 2,65x18 | |
| 15 | L***1 | Втулка распределительного вала | |
| 16 | A***B | Водоуплотнительное кольцо гильзы | |
| 17 | A***3 | Уплотнительное кольцо гильзы цилиндра | |
| 18 | J***6 | Гильза цилиндра | |
| 19 | J***A | Блок цилиндров | |
| 20 | 6***1 | Прокладка | |
| 21 | A***0 | Крышка | |
| 22 | Q***6 | Болт M8x16 | |
| 23 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 24 | Q***0 | Шайба d30 | |
| 25 | A***3 | Прокладка крышки распредвала | |
| 26 | A***2 | Крышка распредвала | |
| 27 | Q***6 | Болт M8x16 | |
| 28 | 6***9 | Задняя заглушка главного маслоканала | |
| 29 | J***0 | Кронштейн | |
| 30 | Q***0 | Штифт 5x10 | |
| 31 | 4***3 | Шайба | |
| 32 | A***0 | Болт с масляной канавкой | |
| 33 | J***1 | Усиленная пластина блока | |
| 34 | Q***2 | Болт M8x40 | |
| 35 | Q***2 | Болт М10х40 | |
| 36 | Q***2 | Винт M8x30 | |
| 37 | A***1 | Болт крышки коренного вкладыша | |
| 38 | A***9 | Шайба болта крышки коренного вкладыша | |
| 39 | A***2 | Передняя крышка коренного вкладыша | |
| 40 | Y***F | Уплотнительное кольцо 3,55x25,8 | |
| 41 | A***4 | Крышка коренного вкладыша | |
| 42 | A***3 | Средняя крышка коренного вкладыша |
