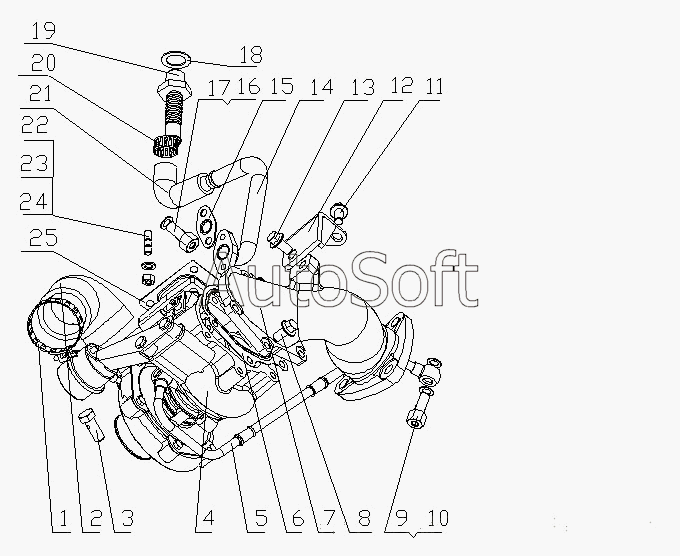

Каталог запасных частей к технике: Yuchai YC4D120-20 (D1007) (2010). D0809-1118000 Турбонагнетатель в сборе
12
25
24
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***4 | Петля обруча | |
| 2 | 4***- | Соеденительный шланг | |
| 3 | 3***1 | Полый болт для масла | |
| 4 | D***5 | Турбонагнетатель | |
| 4 | D***3 | Турбонагнетатель | |
| 4 | D***2 | Турбонагнетатель | |
| 5 | D***B | Сварная трубка впуска масла | |
| 6 | 1***A | Прокладка соединяющая выпускную трубку | |
| 7 | D***3 | Соеденительная трубка после выхлопной турбины | |
| 8 | Q***2 | Болт M8x25 | |
| 9 | D***3 | Полый болт для масла | |
| 10 | Q***2 | Шайба 12 | |
| 11 | Q***2 | Болт M8x15 | |
| 12 | D***0 | Сборочный узел кронштейна | |
| 13 | Q***2 | Болт M10x20 | |
| 14 | D***A | Сборочный узел сварной трубки возврата масла | |
| 15 | 1***B | Шайба | |
| 16 | Q***0 | Болт М6х20 | |
| 17 | Q***6 | Шайба 6 | |
| 18 | D***1 | Прокладка | |
| 19 | D***0 | Сборочный узел соеденителя возврата масла турбоускорителя | |
| 20 | Q***7 | Кольцевой хомут 27 | |
| 21 | 1***A | Резиновый шланг маслоотводящей трубки | |
| 22 | E***1 | Шпилька | |
| 23 | Q***8 | Шайба 8 | |
| 24 | E***3 | Гайка M8 | |
| 25 | 1***2 | Прокладка турбонагнетателя |
