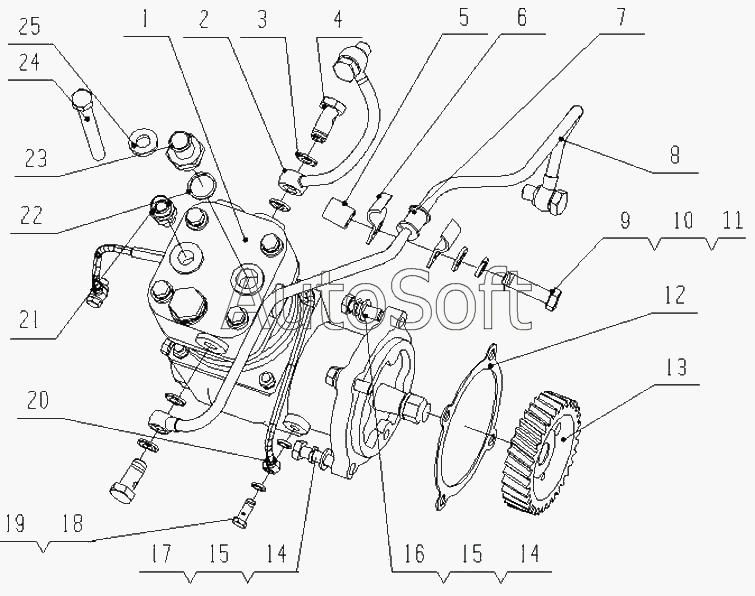

Каталог запасных частей к технике: Yuchai YC4D120-20 (D1007) (2010). D0305-3509000 Пневматический компрессор в сборе
13
25
24
23
22
21
20
19
18
17
16
15
15
14
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***0 | Воздушный компрессор | |
| 2 | 2***A | Впускная водопроводная трубка воздушного компрессора | |
| 3 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 4 | 6***7 | Болт с водяной канавкой | |
| 5 | D***1 | Втулка | |
| 6 | D***2 | Хомут тормозного рукова | |
| 7 | D***3 | Резиновая втулка | |
| 8 | 3***2 | Трубка возврата воды воздушного компрессора | |
| 9 | Q***5 | Болт | |
| 10 | Q***2 | Шайба 12 | |
| 11 | Q***2 | Шайба 12 | |
| 12 | D***A | Прокладка воздушного компрессора | |
| 13 | D***1 | Шестерня воздушного компрессора | |
| 14 | Q***0 | Шайба 10 | |
| 15 | Q***0 | Шайба | |
| 16 | Q***0 | Болт | |
| 17 | Q***0 | Болт M10x40 | |
| 18 | 6***3 | Болт патрубка | |
| 19 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 20 | D***A | Входная масленная трубка воздушного компрессора | |
| 21 | Q***2 | Соеденительный блок | |
| 22 | Q***2 | Шайба 22 | |
| 23 | D***0 | Впускной соеденитель компрессора | |
| 24 | Q***2 | Болт | |
| 25 | G***1 | Блок подушки |
