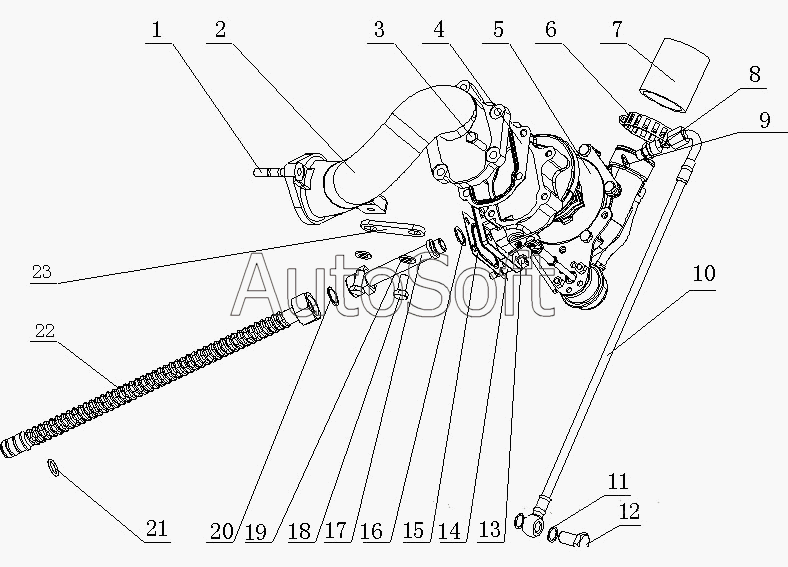

Каталог запасных частей к технике: Yuchai YC4E135-21 (E02D1) (2010). E02D1-1118000 Турбонагнетатель в сборе
11
23
22
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Шпилька M10x35 | |
| 2 | E***3 | Соеденительная трубка заднего выхлопа | |
| 3 | Q***2 | Болт M8x30 | |
| 4 | 1***A | Прокладка соединяющая выпускную трубку | |
| 5 | 1***C | Турбонагнетатель | |
| 5 | 1***5 | Турбонагнетатель | |
| 5 | 1***2 | Турбонагнетатель | |
| 6 | Q***4 | Петля обруча | |
| 7 | 2***B | Выпускная мягкая трубка воздушного компрессора | |
| 8 | E***1 | Входной маслопровод турбонагнетателя | |
| 9 | Q***2 | Шайба 12 | |
| 10 | 1***C | Впускная трубка маслопровода турбонагнетателя | |
| 11 | Q***4 | Шайба 14 | |
| 12 | Q***5 | Болт M14x1.5 | |
| 13 | E***3 | Гайка M8 | |
| 14 | E***1 | Шпилька | |
| 15 | 1***2 | Прокладка турбонагнетателя | |
| 16 | E***1 | Шайба | |
| 17 | E***5 | Соединение возвратной трубка маслопровода турбонагнетателя | |
| 18 | Q***2 | Болт M10x22 | |
| 19 | Q***0 | Шайба 10 | |
| 20 | Q***8 | Шайба 18 | |
| 21 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 22 | 1***0 | Возвратная трубка маслопровода турбонагнетателя | |
| 23 | 1***5 | Кронштейн |
