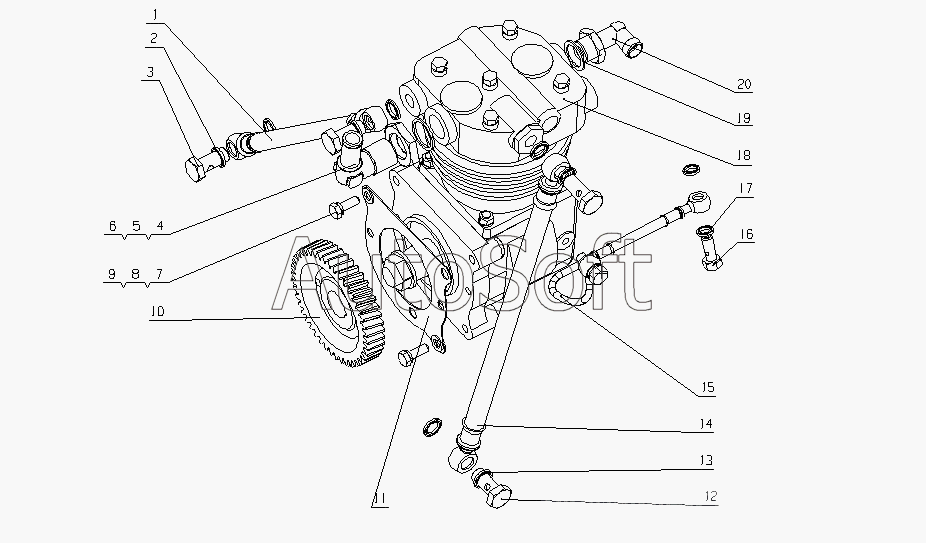

Каталог запасных частей к технике: Yuchai YC4E150-20 (E05D1) (2010). E0208-3509000 Пневматический компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***A | Впускная водопроводная трубка воздушного компрессора | |
| 2 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 3 | 6***7 | Болт с водяной канавкой | |
| 4 | 2***A | Воздушная трубка соеденяющая с компрессором | |
| 5 | G***7 | Зажимная гайка | |
| 6 | G***4 | Уплотнительная шайба | |
| 7 | Q***2 | Болт M8x22 | |
| 8 | Q***8 | Шайба 8 | |
| 9 | Q***8 | Шайба 8 | |
| 10 | 2***1 | Шестерня воздушного компрессора | |
| 11 | 2***2 | Шайба воздушного насоса | |
| 12 | 6***7 | Болт с водяной канавкой | |
| 13 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 14 | 1***A | Впускная водопроводная трубка воздушного компрессора | |
| 15 | E***B | Входная масленная трубка воздушного компрессора | |
| 16 | 1***3 | Болт подачи масла | |
| 17 | Q***0 | Уплотнительная шайба d10 | |
| 18 | E***0 | Воздушный компрессор | |
| 19 | Q***2 | Шайба 22 | |
| 20 | E***0 | Сустав отверстия для выпуска воздуха в сборе |
