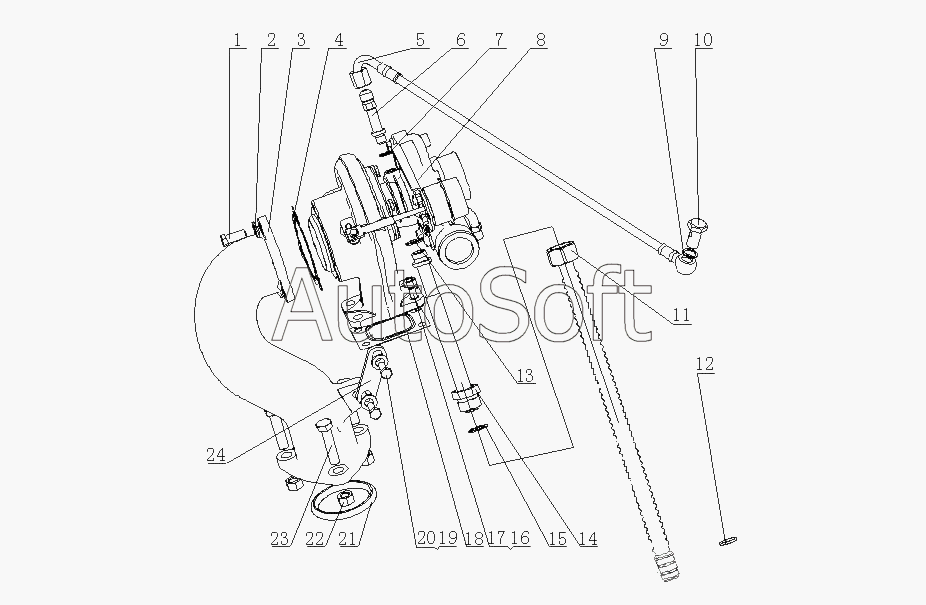

Каталог запасных частей к технике: Yuchai YC4E160-20 (E04F1) (2010). E04F1-1118000 Турбонагнетатель в сборе
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт M10x25 | |
| 2 | Q***0 | Шайба 10 | |
| 3 | E***3 | Соеденительная трубка после выхлопной турбины | |
| 4 | E***3 | Шайба выходной турбины | |
| 5 | 1***C | Впускная трубка маслопровода турбонагнетателя | |
| 6 | E***A | Шланг подачи масла | |
| 7 | Q***2 | Шайба 12 | |
| 8 | E***0 | Турбонагнетатель | |
| 9 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 10 | Q***5 | Болт M14x1.5 | |
| 11 | 1***0 | Возвратная трубка маслопровода турбонагнетателя | |
| 12 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 13 | E***1 | Шайба | |
| 14 | E***B | Соединение возвратной трубка маслопровода турбонагнетателя | |
| 15 | Q***8 | Шайба 18 | |
| 16 | E***1 | Резьбовая шпилька | |
| 17 | E***3 | Гайка M8 | |
| 18 | 1***2 | Прокладка турбонагнетателя | |
| 19 | Q***2 | Болт M10x22 | |
| 20 | Q***0 | Шайба 10 | |
| 21 | E***0 | Шайба трубки соединения выпускной турбины | |
| 22 | Q***2 | Гайка | |
| 23 | Q***2 | Болт | |
| 24 | 1***5 | Кронштейн |
