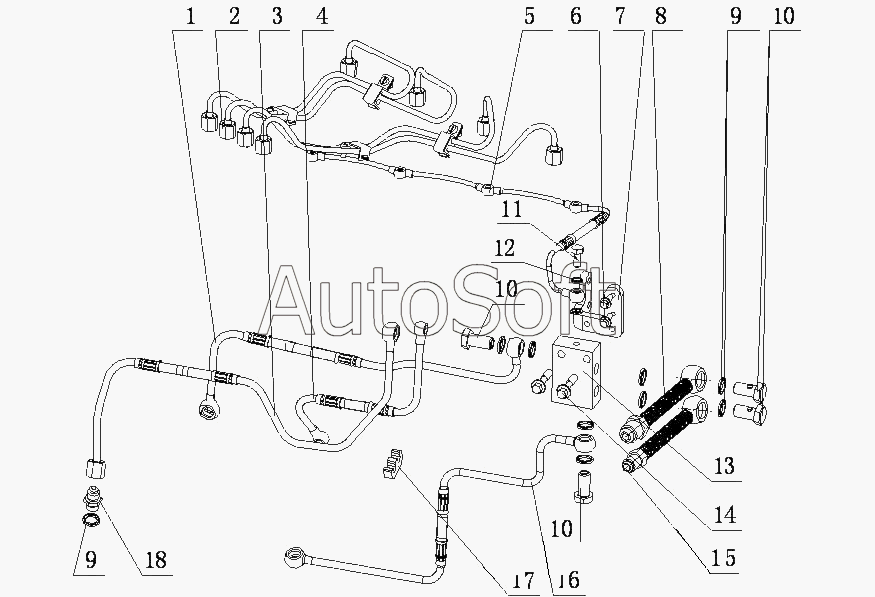

Каталог запасных частей к технике: Yuchai YC4F115-20 (F30D8) (2010). F30D3-1104000/06 Трубопровод системы снабжения в сборе
10
10
10
18
17
16
15
14
13
12
11
1
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Части труб от ТНВД к топливному распрделителю | |
| 2 | F***B | Части трубки высокого давления | |
| 3 | F***E | Части труб от топливного фильтра к топливному насосу | |
| 4 | F***F | Части труб от топливного насоса к топливному фильтру | |
| 5 | F***D | Сборочный узел трубки возврата топлива | |
| 6 | Q***5 | Болт M6x15 | |
| 7 | F***2 | Пластина передачи распределителя | |
| 8 | F***0 | Топливный впускной шланг | |
| 9 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 10 | Q***5 | Болт M14x1.5 | |
| 11 | Q***0 | Болт M8x1 | |
| 12 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 13 | F***1 | Топливный распределитель | |
| 14 | Q***5 | Болт M8x35 | |
| 15 | F***0 | Топливный выпускной шланг | |
| 16 | F***0 | Части труб от распрделителя к топливному насосу | |
| 17 | F***7 | Зажим | |
| 18 | B***C | Соединение |
