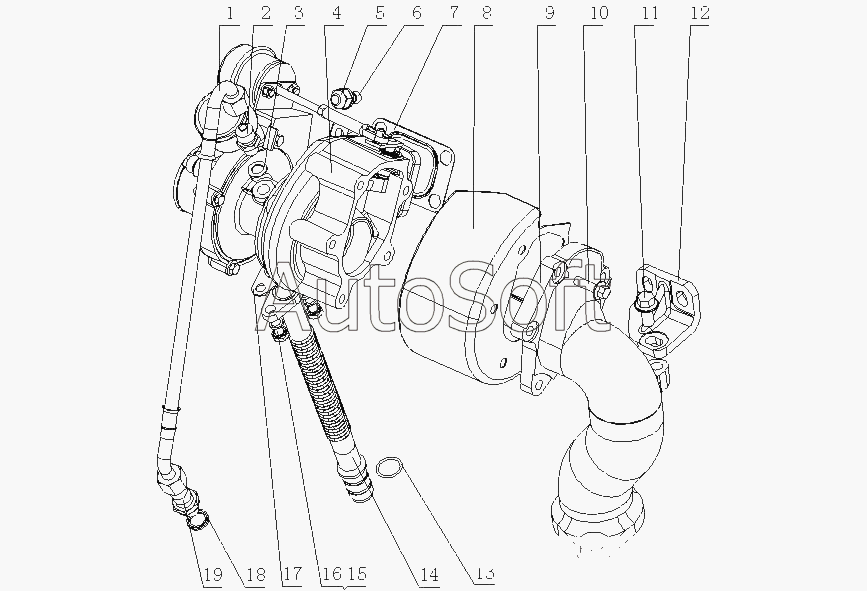

Каталог запасных частей к технике: Yuchai YC4F115-20 (F30D8) (2010). F31D1-1118000/01 Турбонагнетатель в сборе
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Шланг подачи масла турбоускорителю | |
| 2 | E***A | Входной маслопровод турбонагнетателя | |
| 3 | Q***2 | Шайба 12 | |
| 4 | F***5 | Турбонагнетатель | |
| 4 | F***3 | Турбонагнетатель | |
| 4 | F***2 | Турбонагнетатель | |
| 5 | M***B | Гайка | |
| 6 | 1***1 | Шпилька | |
| 7 | F***A | Прокладка турбонагнетателя | |
| 8 | F***C | Теплозащита оболочки оболочки турбоускорителя | |
| 9 | F***A | Соединение задней выхлопной турбины | |
| 10 | Q***2 | Болт M8x25 | |
| 11 | Q***2 | Болт M10x20 | |
| 12 | F***2 | Кронштейн | |
| 13 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 14 | F***0 | Трубка возврата масла турбоускорителя | |
| 15 | Q***2 | Бoлт M8x25 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | F***1 | Прокладка | |
| 18 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 19 | A***1 | Штуцер подачи масла |
