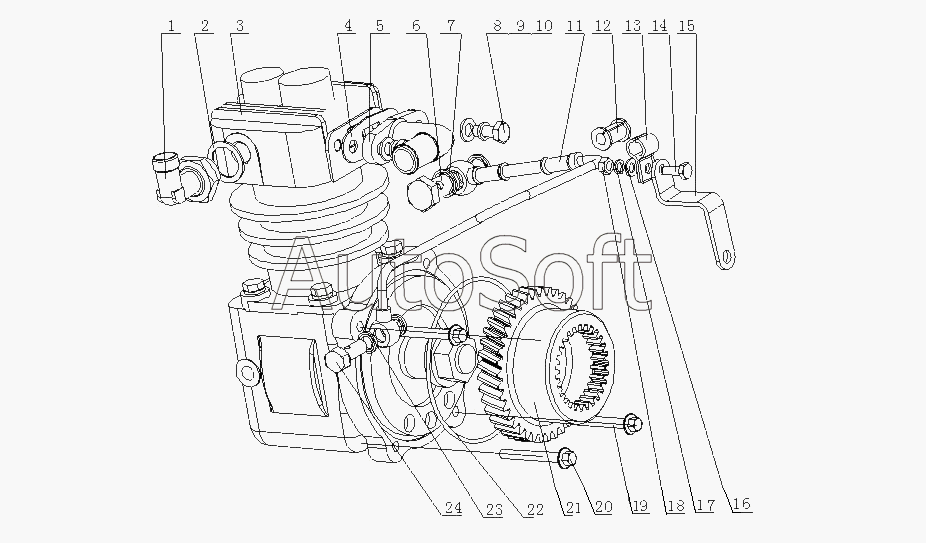

Каталог запасных частей к технике: Yuchai YC4F115-20 (F30D8) (2010). F31D1-3509000/04 Пневматический компрессор в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***0 | Сустав отверстия для выпуска воздуха в сборе | |
| 2 | Q***2 | Шайба 22 | |
| 3 | F***C | Воздушный компрессор | |
| 4 | F***4 | Уплотнительная прокладка | |
| 5 | F***0 | Впускной воздушный соеденитель компрессора | |
| 6 | 6***7 | Болт с водяной канавкой | |
| 7 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 8 | Q***8 | Шайба 8 | |
| 9 | Q***8 | Шайба 8 | |
| 10 | Q***0 | Болт М8х20 | |
| 11 | F***0 | Входная масляная трубка в сборе, воздушный компрессор | |
| 12 | M***3 | Резиновая втулка | |
| 13 | B***2 | Зажим трубы | |
| 14 | Q***6 | Болт M6x16 | |
| 15 | F***1 | Кронштеин зажима | |
| 16 | Q***6 | Шайба 6 | |
| 17 | Q***6 | Шайба 6 | |
| 18 | Q***6 | Гайка М6 | |
| 19 | Q***2 | Болт M8x60 | |
| 20 | Q***2 | Болт M8x65 | |
| 21 | F***1 | Шестерня воздушного компрессора | |
| 22 | Y***F | Кольцевая прокладка 2.65x109 | |
| 23 | Q***0 | Уплотнительная шайба d10 | |
| 24 | 1***3 | Болт подачи масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
