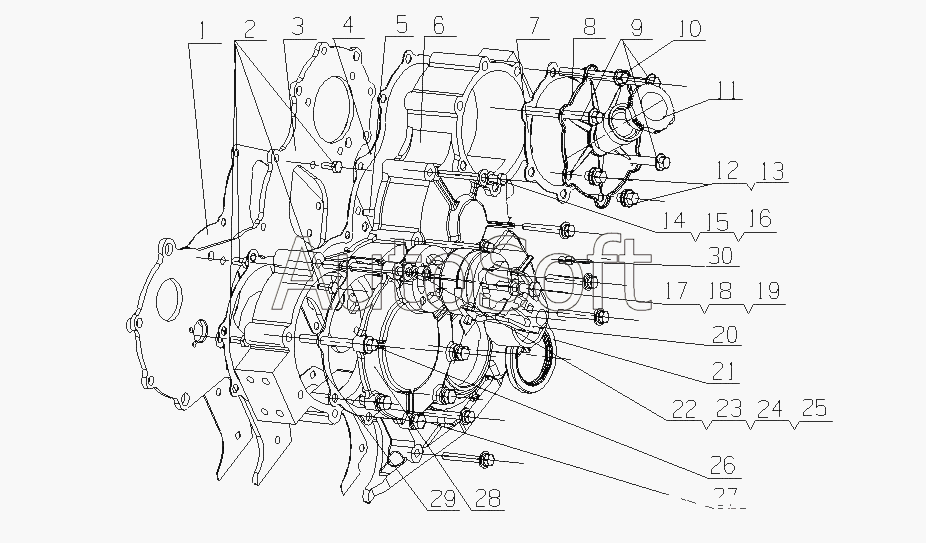

Каталог запасных частей к технике: Yuchai YC4G180-20 (G0803) (2010). G06CA-1002200 Корпус шестеренок в сборе
17
30
29
28
27
26
25
24
23
22
21
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| A3200-1002045A | A***A | Натяжитель в сборе | |
| 1 | B***4 | Прокладка крышки отсека передач | |
| 2 | Q***2 | Болт М8х18 | |
| 3 | B***3 | Крышка отсека передач | |
| 4 | B***2 | Шайба отсека шестерни | |
| 5 | 5***8 | Установочный штифт | |
| 6 | G***C | Отсек шестерни | |
| 7 | B***9 | Прокладка крышки воздушного компрессора | |
| 8 | G***A | Сварной механизм крышки воздушного компрессора | |
| 9 | Q***2 | Болт M10x70 | |
| 10 | Q***2 | Болт M10x55 | |
| 11 | 1***F | Чашка маслофильтра в сборе | |
| 12 | Q***2 | Болт M10x14 | |
| 13 | Q***0 | Уплотнительная шайба d10 | |
| 14 | Q***2 | Болт M8x65 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***2 | Болт M10x80 | |
| 18 | Q***0 | Шайба 10 | |
| 19 | Q***0 | Шайба 10 | |
| 20 | G***1 | Ролик натяжителя | |
| 21 | Y***R | Сальник 65x90 | |
| 21 | Y***R | Сальник 65x90 | |
| 22 | Q***0 | Гайка М10 | |
| 23 | Q***0 | Шайба 10 | |
| 24 | Q***0 | Шайба 10 | |
| 25 | Q***2 | Болт M10x110 | |
| 26 | Q***2 | Болт M10x105 | |
| 27 | Q***2 | Болт M10x32 | |
| 28 | G***5 | Крышка механизма ТНВД | |
| 29 | B***6 | Прокладка крышки механизма ТНВД | |
| 30 | G***7 | Датчик верхней мертвой точки |
