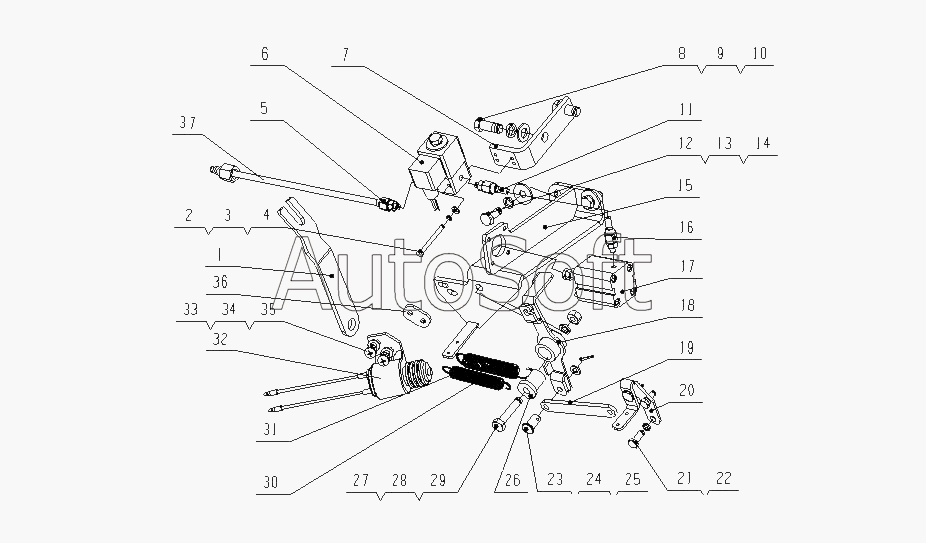

Каталог запасных частей к технике: Yuchai YC4G220-20 (G20JA) (2010). G20JA-1130000 Принадлежности ТНВД в сборе
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Кронштейн остановки дросселя | |
| 2 | Q***2 | Болт M4x40 | |
| 3 | Q***4 | Шайба 4 | |
| 4 | Q***4 | Шайба 4 | |
| 5 | E***4 | Соединение | |
| 6 | E***1 | Электромагнитный направляющий клапан | |
| 7 | E***6 | Кронштейн элекромагнитного направляющего клапана | |
| 8 | Q***0 | Болт | |
| 9 | Q***0 | Шайба 10 | |
| 10 | Q***0 | Шайба 10 | |
| 11 | G***7 | Воздушная трубка | |
| 12 | Q***2 | Болт M8x20 | |
| 13 | Q***8 | Шайба 8 | |
| 14 | Q***8 | Шайба 8 | |
| 15 | G***0 | Кронштейн вспомогательного оборудования ускорителя | |
| 16 | E***2 | Соеденитель труб | |
| 17 | E***0 | Части промежуточного цилиндра усилителя | |
| 18 | G***A | Сварной конверсионный рычаг | |
| 19 | G***8 | шатун | |
| 20 | G***4 | Ручка дросселя | |
| 21 | Q***6 | Болт M6x16 | |
| 22 | Q***6 | Шайба 6 | |
| 23 | Q***8 | Штырь вала M6x18 | |
| 24 | Q***6 | Шайба 6 | |
| 25 | Q***6 | Контакт M2x16 | |
| 26 | G***5 | Корпус вала | |
| 27 | Q***0 | Болт M8x40 | |
| 28 | Q***8 | Шайба 8 | |
| 29 | Q***8 | Гайка М8 | |
| 30 | 6***5 | Натяжная пружина | |
| 31 | 1***5 | Возвратная пружина | |
| 32 | B***0 | Акселерограф в сборе | |
| 33 | Q***5 | Шайба 5 | |
| 34 | Q***5 | Шайба 5 | |
| 35 | Q***6 | Винт | |
| 36 | E***7 | Нажимной диск | |
| 37 | D***1 | Воздушная трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
