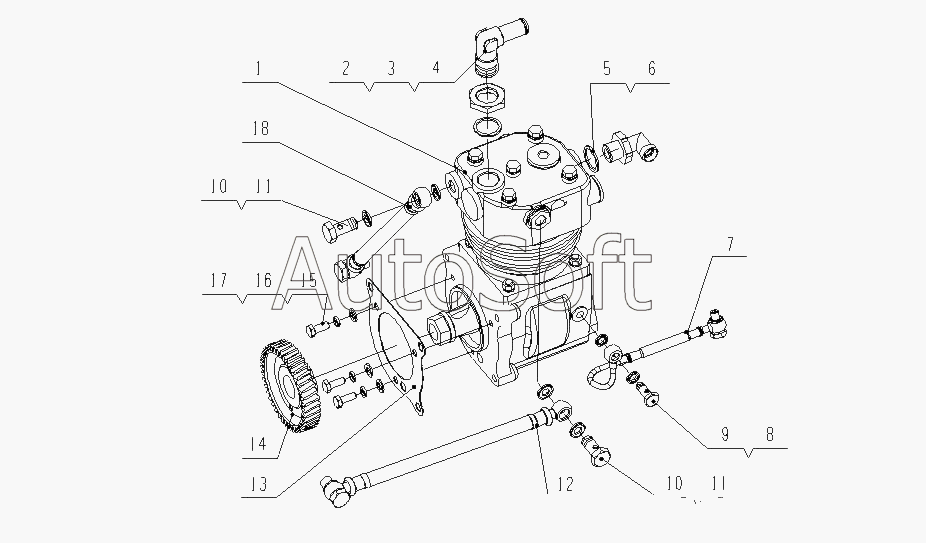

Каталог запасных частей к технике: Yuchai YC4G220-20 (G20JA) (2010). G0206-3509000 Пневматический компрессор в сборе
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Воздушный компрессор | |
| 2 | 2***A | Воздушная трубка соеденяющая с компрессором | |
| 3 | G***7 | Зажимная гайка | |
| 4 | G***4 | Уплотнительная шайба | |
| 5 | Q***2 | Шайба 22 | |
| 6 | E***0 | Сустав отверстия для выпуска воздуха в сборе | |
| 7 | E***B | Входная масленная трубка воздушного компрессора | |
| 8 | 1***3 | Болт подачи масла | |
| 9 | Q***0 | Уплотнительная шайба d10 | |
| 10 | 6***7 | Болт с водяной канавкой | |
| 11 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 12 | 1***4 | Впускная водопроводная трубка воздушного компрессора | |
| 13 | B***2 | Прокладка компрессора | |
| 14 | B***1 | Шестерня воздушного компрессора | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***2 | Болт M8x20 | |
| 18 | 2***A | Впускная водопроводная трубка воздушного компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
