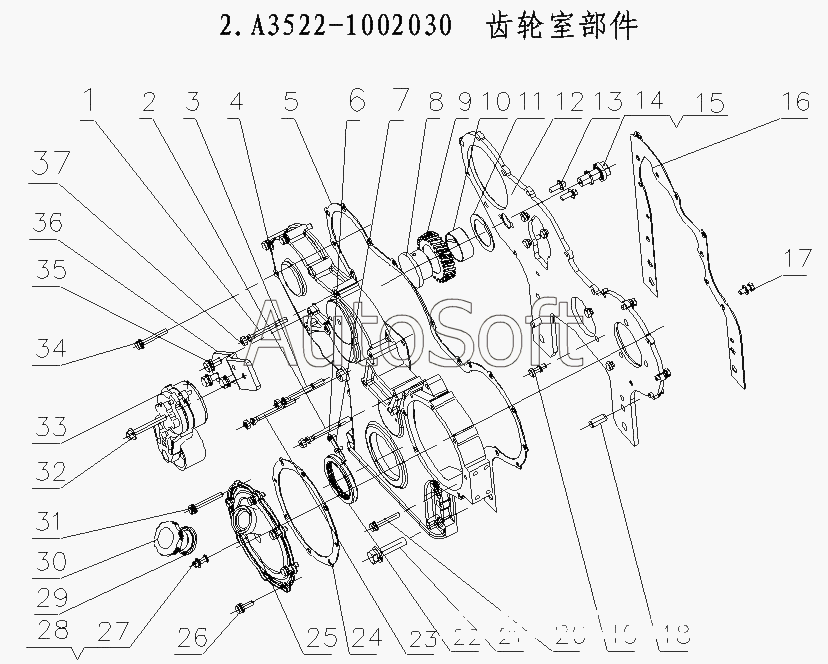

Каталог запасных частей к технике: Yuchai YC6A240-20 (A3515) (2010). A3522-1002030 Части корпуса шестерни
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G0100-1002401 | G***1 | Ролик натяжителя | |
| 1 | Q***5 | Шпилька M8x65 | |
| 2 | Q***5 | Шпилька M8x75 | |
| 3 | Q***0 | Шпилька M8x70 | |
| 4 | A***A | Корпус распределительных шестерен | |
| 5 | A***4 | Крышка корпуса распределительных шестерен | |
| 6 | Q***0 | Бoлт M8x10 | |
| 7 | A***9 | Датчик верхней мертвой точки | |
| 8 | L***4 | Вал промежуточной шестерни возд. компрессора | |
| 9 | A***2 | Промежуточная шестерня воздушного компрессора | |
| 10 | 2***3 | Втулка промежуточной шестерни | |
| 11 | 2***7 | Пластина промежуточной шестерни | |
| 12 | L***3 | Крышка распределительных шестерен | |
| 13 | Q***2 | Болт M8x20 | |
| 14 | A***B | Болт вала промежуточной шестерни | |
| 15 | Y***F | Уплотнительное кольцо 2,65x20 | |
| 16 | L***2 | Прокладка кожуха распределительной шестерни | |
| 17 | Q***0 | Болт М8х20 | |
| 18 | Y***0 | Цилиндрический штырь 12x30 | |
| 19 | Q***2 | Бoлт M8x25 | |
| 20 | Q***0 | Бoлт M8x50 | |
| 21 | Q***0 | Болт M14X60 | |
| 22 | Y***R | Сальник 70x90 | |
| 23 | Q***5 | Шпилька M8x75 | |
| 24 | J***6 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 25 | 4***A | Сборочный узел масляного фильтра | |
| 26 | Q***5 | Болт M8x25 | |
| 27 | Q***6 | Болт M8x16 | |
| 28 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 29 | 1***C | Уплотнительное кольцо | |
| 30 | 1***F | Крышка маслозаливной горловины | |
| 31 | Q***0 | Бoлт M8x60 | |
| 32 | Q***2 | Болт M10x70 | |
| 33 | A***A | Натяжитель в сборе | |
| 34 | Q***5 | Болт M8x55 | |
| 35 | Q***2 | Болт M10x22 | |
| 36 | A***C | Кронштеин шкива растяжения | |
| 37 | Q***8 | Гайка М8 |
