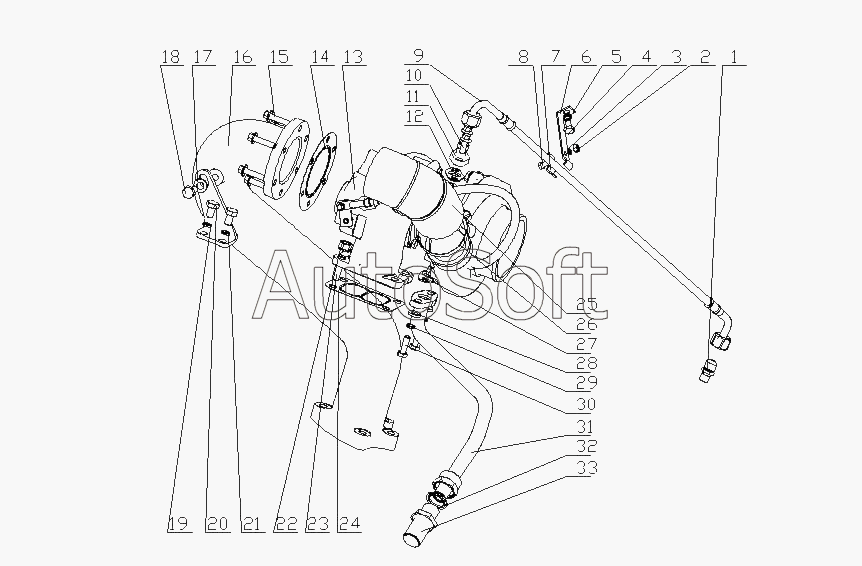

Каталог запасных частей к технике: Yuchai YC6J190-20 (J41D7) (2010). J41D7-1118000/02 Турбонагнетатель в сборе
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
33
10
2
3
4
5
6
7
8
9
1
11
12
13
13
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Соединитель впуска масла | |
| 2 | Q***6 | Гайка М6 | |
| 3 | Q***6 | Шайба 6 | |
| 4 | Q***2 | Болт M8x12 | |
| 5 | Q***8 | Шайба 8 | |
| 6 | B***2 | Зажим трубы II | |
| 7 | B***1 | Зажим трубы I | |
| 8 | Q***2 | Болт M6x12 | |
| 9 | B***0 | Трубка подачи масла | |
| 10 | Q***2 | Болт M8x20 | |
| 11 | 4***1 | Масловпускное соединение | |
| 12 | 1***B | Шайба | |
| 13 | J***5 | Турбонагнетатель | |
| 13 | J***1 | Турбонагнетатель | |
| 13 | J***3 | Турбонагнетатель | |
| 13 | J***2 | Турбонагнетатель | |
| 14 | 4***A | Прокладка | |
| 15 | 6***A | Болт выпускного коллектора | |
| 16 | J***3 | Заднее соединение труб выхлопа турбины | |
| 17 | Q***0 | Шайба 10 | |
| 18 | Q***0 | Болт M10x20 | |
| 19 | J***1 | Кронштейн | |
| 20 | Q***6 | Болт M8x16 | |
| 21 | Q***8 | Шайба 8 | |
| 22 | M***B | Гайка | |
| 23 | 1***1 | Шпилька | |
| 24 | 4***B | Прокладка турбонагнетателя | |
| 25 | J***1 | Шланг соединяющий турбоускоритель | |
| 26 | Q***6 | Обруч 76 | |
| 27 | M***1 | Прокладка | |
| 28 | 6***3 | Шайба | |
| 29 | Q***8 | Шайба 8 | |
| 30 | Q***2 | Бoлт M8x25 | |
| 31 | J***0 | Сварная трубка возврата масла | |
| 32 | Q***4 | Уплотнительная шайба 24 | |
| 33 | 4***1 | Соединитель возврата масла |
