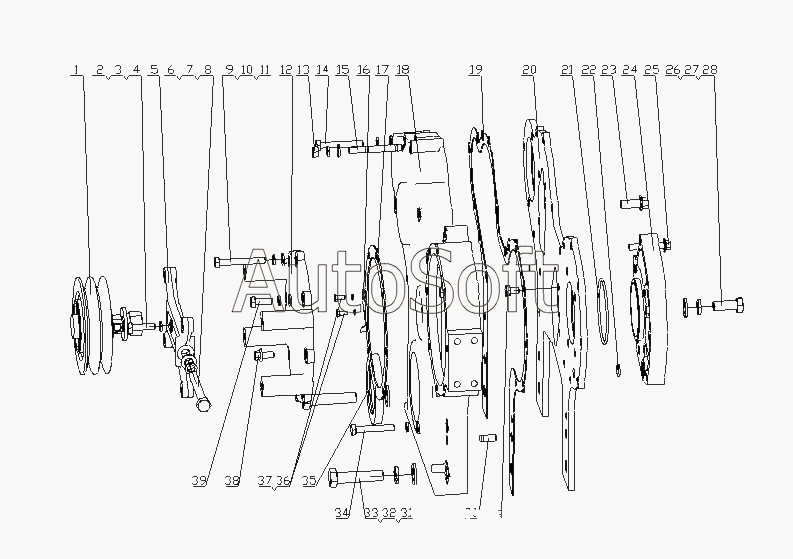

Каталог запасных частей к технике: Yuchai YC6J190-20 (J41D7) (2010). J41D7-1002200/06 Части корпуса шестерни
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***0 | Детали шкива растяжения | |
| 2 | Q***2 | Болт M8x30 | |
| 3 | Q***8 | Шайба 8 | |
| 4 | Q***8 | Шайба 8 | |
| 5 | J***1 | Кронштейн | |
| 6 | Q***0 | Шайба 10 | |
| 7 | Q***0 | Шайба 10 | |
| 8 | 1***A | Установочный болт | |
| 9 | Q***0 | Бoлт M8x60 | |
| 10 | Q***8 | Шайба 8 | |
| 11 | Q***8 | Шайба 8 | |
| 12 | J***5 | Крышка механизма ТНВД | |
| 13 | Q***8 | Гайка М8 | |
| 14 | Q***5 | Болт M8x55 | |
| 15 | Q***0 | Болт M8x60 | |
| 16 | 6***9 | Стрелка ВМТ | |
| 17 | J***6 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 18 | 4***1 | Кожух распределительной шестерни | |
| 19 | 3***A | Прокладка кожуха распределительной шестерни | |
| 20 | 3***C | Передняя крышка частей распределительной шестерни | |
| 21 | Y***F | Кольцевая прокладка 2.65x80 | |
| 22 | Y***F | О-образное кольцо 2,65х16 | |
| 23 | Q***2 | Болт М10х25 | |
| 24 | 3***C | Кронштейн воздушного компрессора | |
| 25 | Q***5 | Болт M8x45 | |
| 26 | Q***2 | Шайба 12 | |
| 27 | Q***2 | Шайба 12 | |
| 28 | Q***0 | Бoлт M12x30 | |
| 29 | Q***0 | Болт М8х20 | |
| 30 | Y***0 | Контакт 12x30 | |
| 31 | Q***4 | Шайба 14 | |
| 32 | Q***4 | Шайба 14 | |
| 33 | Q***2 | Болт М14х55 | |
| 34 | Q***0 | Бoлт M8x50 | |
| 35 | Y***R | Сальник 65x90 | |
| 36 | Q***5 | Шайба 5 | |
| 37 | Q***0 | Винт M5x10 | |
| 38 | Q***6 | Болт M8x16 | |
| 39 | Q***2 | Болт M8x22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
