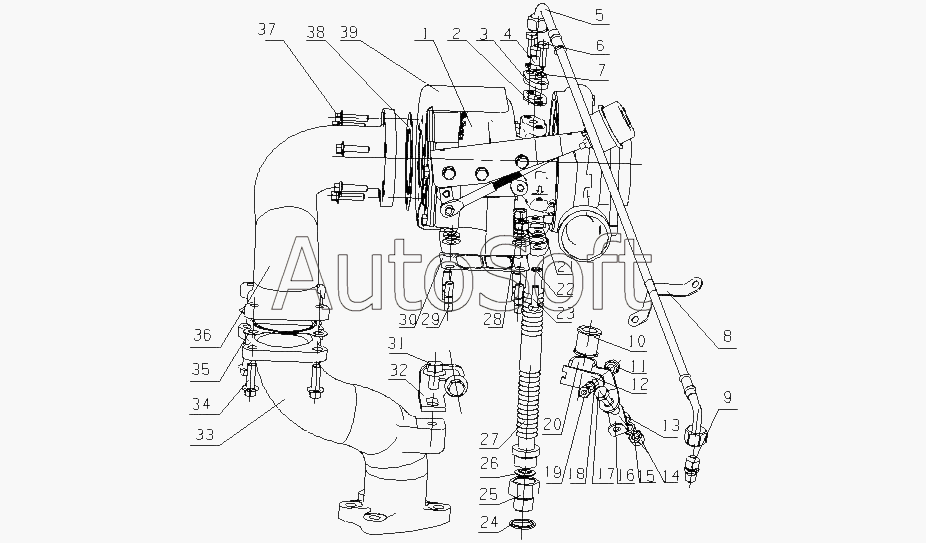

Каталог запасных частей к технике: Yuchai YC6J210-20 (J42SA) (2010). J4193-1118000 Турбонагнетатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***5 | Турбонагнетатель | |
| 2 | 1***B | Шайба | |
| 3 | 4***2 | Фланец | |
| 4 | 4***1 | Штуцер подачи масла | |
| 5 | B***0 | Трубка подачи масла | |
| 6 | Q***2 | Бoлт M8x25 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | B***3 | Зажим трубы | |
| 9 | L***1 | Соединитель впуска масла | |
| 10 | G***1 | Кожух | |
| 11 | Q***6 | Болт M8x16 | |
| 12 | J***4 | Пластина | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***0 | Гайка М10 | |
| 15 | Q***0 | Шайба 10 | |
| 16 | J***4 | Опорная пластина | |
| 17 | Q***0 | Болт M10x20 | |
| 18 | Q***8 | Шайба 8 | |
| 19 | Q***8 | Гайка М8 | |
| 20 | J***A | Сварной зажим трубки | |
| 21 | B***1 | Прокладка | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***2 | Бoлт M8x25 | |
| 24 | Q***4 | Уплотнительная шайба 24 | |
| 25 | 4***A | Болт соединения возврата масла | |
| 26 | 4***B | Шайба | |
| 27 | J***B | Возвратная трубка маслопровода турбонагнетателя | |
| 28 | M***B | Гайка | |
| 29 | 1***1 | Шпилька | |
| 30 | 4***A | Прокладка турбонагнетателя | |
| 31 | Q***0 | Гайка M12x20 | |
| 32 | B***A | Кронштейн | |
| 33 | 4***D | Задняя турбина выпускного колектора | |
| 34 | Q***0 | Болт M10x30 | |
| 35 | 4***8 | Прокладка задней турбины выпускного колектора | |
| 36 | 4***3 | Загиб задней турбины выпускного колектора | |
| 37 | 6***A | Болт выпускного коллектора | |
| 38 | 4***A | Прокладка | |
| 39 | J***A | Теплоизоляционый обруч корпуса турбины |
