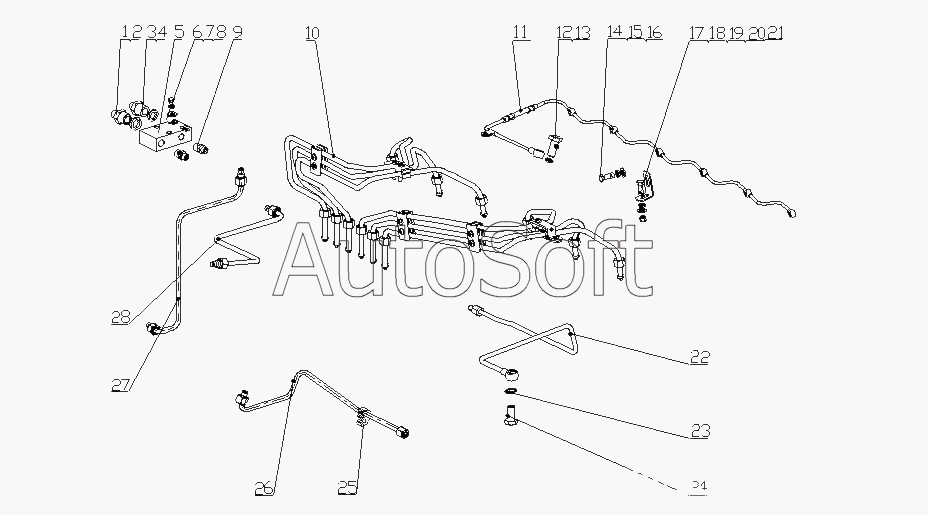

Каталог запасных частей к технике: Yuchai YC6G240-20 (G52MA) (2010). G4600-1104000 Топливопровод в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***B | Соединение впуска топлива | |
| 2 | Q***6 | Уплотнительное кольцо d16 | |
| 3 | 1***B | Соединение возврата топлива | |
| 4 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 5 | 1***B | Топливный распределитель | |
| 6 | Q***0 | Болт M8x40 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | Q***8 | Шайба 8 | |
| 9 | 1***1 | Соединение топливной трубки распределителя | |
| 10 | G***0 | Части трубки высокого давления | |
| 11 | 1***C | Части трубы возврата масла | |
| 12 | 1***3 | Болт подачи масла | |
| 13 | Q***0 | Уплотнительная шайба d10 | |
| 14 | Q***6 | Болт M8x16 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***6 | Болт M6x16 | |
| 18 | 1***8 | Кронштейн | |
| 19 | Q***6 | Шайба 6 | |
| 20 | Q***6 | Шайба 6 | |
| 21 | Q***6 | Гайка М6 | |
| 22 | 1***C | Части от поставщика топлива к топливному насосу | |
| 23 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 24 | Q***5 | Болт M14x1.5 | |
| 25 | 1***7 | Хомут тормозного рукава | |
| 26 | 1***B | Части от поставщика топлива к топливному насосу | |
| 27 | 1***B | Части от топливного фильтра к топливному насосу | |
| 28 | 1***C | Части от насоса к топливному фильтру |
