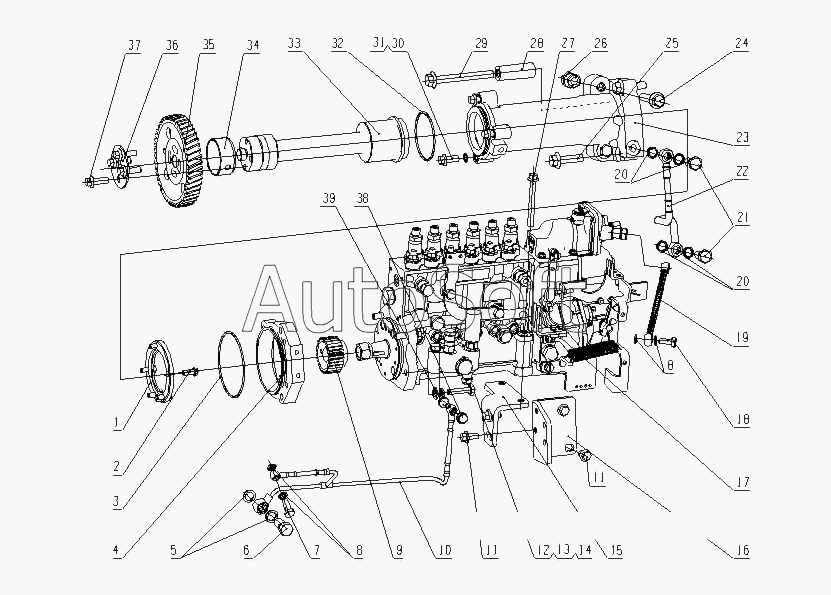

Каталог запасных частей к технике: Yuchai YC6L330-20 (L33YA) (2010). L3300-1111000/11 Топливный насос высокого давления в сборе
30
21
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
36
37
38
39
11
11
2
3
4
5
6
7
8
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G4500-1111140-202 | G***2 | Нагнетательный насос | |
| 1 | A***A | Ведущее упорное кольцо | |
| 2 | Q***2 | Болт M8x20 | |
| 3 | Y***F | Кольцевая прокладка 2.65x109 | |
| 4 | A***A | Поднос сустава ТНВД | |
| 5 | Q***6 | Уплотнительное кольцо d16 | |
| 6 | L***2 | Шарнирный болт | |
| 7 | Q***0 | Шарнирный болт M10x1 | |
| 8 | Q***0 | Уплотнительная шайба d10 | |
| 9 | A***6 | Ведущие наружные шлицы топливного насоса | |
| 10 | L***B | Масляная трубка насоса впрыска | |
| 11 | Q***2 | Болт M10x20 | |
| 12 | Q***0 | Болт M10x40 | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | A***A | Кронштейн | |
| 16 | L***A | Кронштейн | |
| 17 | L***2 | Топливный насос высокого давления | |
| 18 | Q***0 | Шарнирный болт M10x1 | |
| 19 | 4***A | Компенсационная трубка турбокомпрессора | |
| 20 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 21 | Q***5 | Болт M14x1.5 | |
| 22 | L***C | Части трубы возврата масла | |
| 23 | A***A | Ведущая втулка топливного насоса | |
| 24 | Q***5 | Болт M12X65 | |
| 25 | Q***5 | Болт M12x45 | |
| 26 | A***7 | Накладка нарезной муфты | |
| 27 | Q***0 | Болт M10x80 | |
| 28 | A***9 | Втулка болта | |
| 29 | Q***0 | Болт M12X110 | |
| 30 | Q***2 | Болт М10х25 | |
| 31 | Y***F | Кольцевая прокладка 1.8x11.8 | |
| 32 | Y***F | Кольцевая прокладка 2.65x80 | |
| 33 | A***C | Ведущий вал топливного насоса | |
| 34 | A***1 | Втулка распределительного вала | |
| 35 | A***1 | Механизм топливного насоса | |
| 36 | A***2 | Шайба механизма топливного насоса | |
| 37 | Q***2 | Болт М10х30 | |
| 38 | A***B | Болт Гайка | |
| 39 | L***h | Масляный сустав насоса впрыска |
