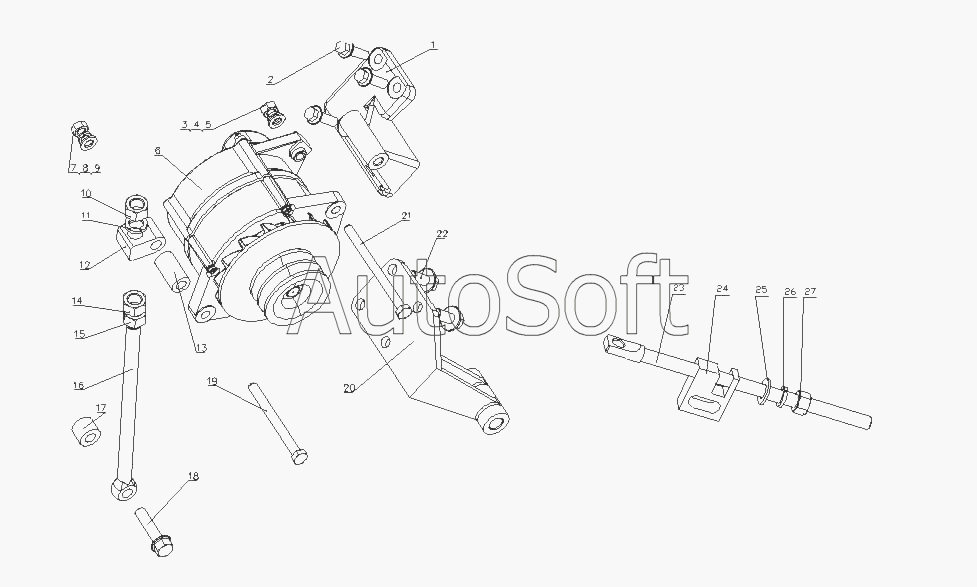

Каталог запасных частей к технике: Yuchai YC6M220G (M3020) (2010). M3021-3701000 Генератор переменного тока в сборе
13
27
26
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| M3015-3701-01-003 | M***3 | Регулятор | |
| M3015-3701-04-003 | M***3 | Переключаемый мост | |
| 1 | M***A | Кронштейн генератора переменного тока | |
| 2 | Q***2 | Болт M10x35 | |
| 3 | Q***0 | Гайка М10 | |
| 4 | Q***0 | Шайба 10 | |
| 5 | Q***0 | Шайба 10 | |
| 6 | M***0 | Генератор переменного тока | |
| 7 | Q***0 | Гайка М10 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | Q***0 | Шайба 10 | |
| 10 | Q***6 | Гайка 16 | |
| 11 | Q***6 | Шайба 16 | |
| 12 | 4***2 | Блок скольжения | |
| 13 | M***A | Прокладка блока | |
| 14 | Q***6 | Гайка 16 | |
| 15 | Q***6 | Гайка 16 | |
| 16 | M***1 | Болт регуляции воздушного компрессора | |
| 17 | M***2 | Пластина прокладки | |
| 18 | Q***2 | Болт М12х50 | |
| 19 | Q***0 | Болт | |
| 20 | M***1 | Кронштейн воздушного кондиционера | |
| 21 | Q***0 | Болт М10х130 | |
| 22 | Q***5 | Болт | |
| 23 | M***1 | Регулировочный болт воздушного кондиционера | |
| 24 | M***A | Регулировочная пластина | |
| 25 | Q***4 | Шайба 14 | |
| 26 | Q***4 | Шайба 14 | |
| 27 | Q***4 | Гайка |
