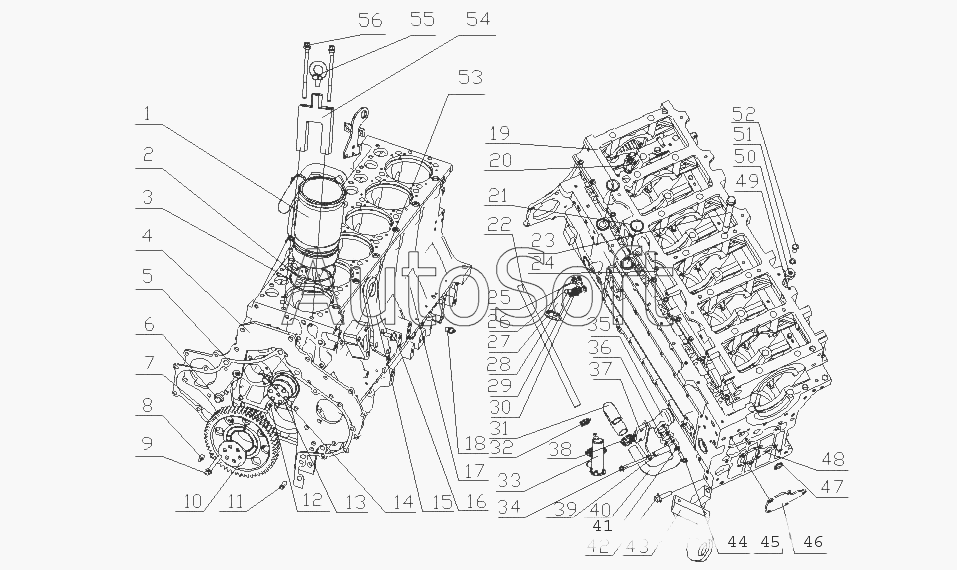

Каталог запасных частей к технике: Yuchai YC6M220G (M3020) (2010). M3015-1002000 Блок цилиндров в сборе
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***B | Гильза цилиндра | |
| 2 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 3 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 4 | M***D | Колпак кожуха передач | |
| 5 | M***2 | Шайба корпуса передач | |
| 6 | Q***2 | Болт M12x25 | |
| 7 | M***E | Части большой холостой шестерни | |
| 8 | 6***1 | Плоский палец | |
| 9 | Q***0 | Болт | |
| 10 | M***A | Фрикционная пластина промежуточной шестерни | |
| 11 | Y***0 | Контакт 12x30 | |
| 12 | Q***0 | Винтовая пробка | |
| 13 | M***A | Вал промежуточной шестерни | |
| 14 | Q***5 | Болт | |
| 15 | M***A | Заднее подъемное колцо двигателя | |
| 16 | Q***2 | Болт M12x70 | |
| 17 | M***D | Блок цилиндров | |
| 18 | M***1 | Соединение датчика масла | |
| 19 | M***D | Корпус коленчатого вала | |
| 20 | M***D | Часть клапана регулировки давления | |
| 21 | M***4 | Кольцевой уплотнитель | |
| 22 | M***B | Трубка возврата масла | |
| 23 | M***A | Болты главного подшипника | |
| 24 | Q***5 | Болт M8x25 | |
| 25 | M***1 | Прокладка маслозаливного порта | |
| 26 | Q***0 | Болт M10x20 | |
| 27 | M***0 | Сварной элемент маслозаливного порта | |
| 28 | M***0 | Части крышки маслозаливного порта | |
| 29 | Q***0 | Шайба 10 | |
| 30 | Q***0 | Шайба 10 | |
| 31 | M***A | Шланг вентиляции | |
| 32 | Q***7 | Кольцевой хомут 27 | |
| 33 | M***0 | Сборочный узел сапуна | |
| 34 | Q***0 | Болт M8x80 | |
| 35 | M***3 | Сустав перекрестка | |
| 36 | M***2 | Шайба сапуна | |
| 37 | M***0 | Сварная прокладка сапуна | |
| 38 | Q***8 | Кольцевой хомут | |
| 39 | L***6 | Втулка болт | |
| 40 | M***B | Сварные части трубки соединения выступа | |
| 41 | 6***3 | Шайба | |
| 42 | Q***2 | Болт M12x25 | |
| 43 | M***B | Передняя проушина двигателя | |
| 44 | Q***2 | Болт M8x25 | |
| 45 | Q***6 | Болт M8x16 | |
| 46 | M***5 | Крышка маслозаливного порта | |
| 47 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 48 | M***1 | Прокладка масляного фильтра | |
| 49 | Y***0 | Контакт 5X10 | |
| 50 | M***0 | Наконечник в сборе | |
| 51 | 4***3 | Шайба | |
| 52 | M***A | Масляный полый болт | |
| 53 | M***A | Подушка подьемного винта с ушком | |
| 54 | M***A | Заднее сиденье подьемного винта с ушком | |
| 55 | G***6 | Болт | |
| 56 | M***A | Подболт головки цилиндра |
