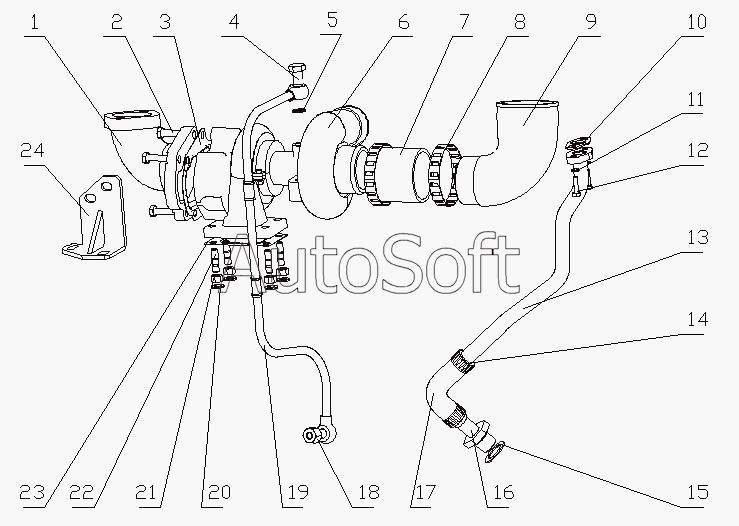

Каталог запасных частей к технике: Yuchai YC4108ZG (D7802) (2010). D7801-1118000/04 Турбонагнетатель в сборе
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | Трубка выхлопа турбины | |
| 2 | Q***2 | Болт M8x55 | |
| 3 | 1***A | Прокладка соединяющая выпускную трубку | |
| 4 | 3***1 | Полый болт для масла | |
| 5 | Q***2 | Шайба 12 | |
| 6 | D***A | Турбонагнетатель | |
| 7 | D***2 | Втулка линии | |
| 8 | Q***6 | Обруч 76 | |
| 9 | D***1 | Впускная соеденительная трубка | |
| 10 | 1***B | Шайба | |
| 11 | Q***6 | Шайба 6 | |
| 12 | Q***0 | Болт М6х20 | |
| 13 | D***0 | Сварной блок входа масла турбонагнетателя | |
| 14 | Q***7 | Кольцевой хомут 27 | |
| 15 | D***1 | Прокладка | |
| 16 | D***3 | Сустав возврата топлива турбонагнетателя | |
| 17 | D***3 | Втулка масловозвратной трубки | |
| 18 | D***1 | Полый болт для масла | |
| 19 | D***0 | Сварная трубка впуска масла | |
| 20 | Q***8 | Шайба 8 | |
| 21 | E***3 | Гайка M8 | |
| 22 | E***1 | Шпилька | |
| 23 | 1***2 | Прокладка турбонагнетателя | |
| 24 | D***0 | Сварной кронштеин |
