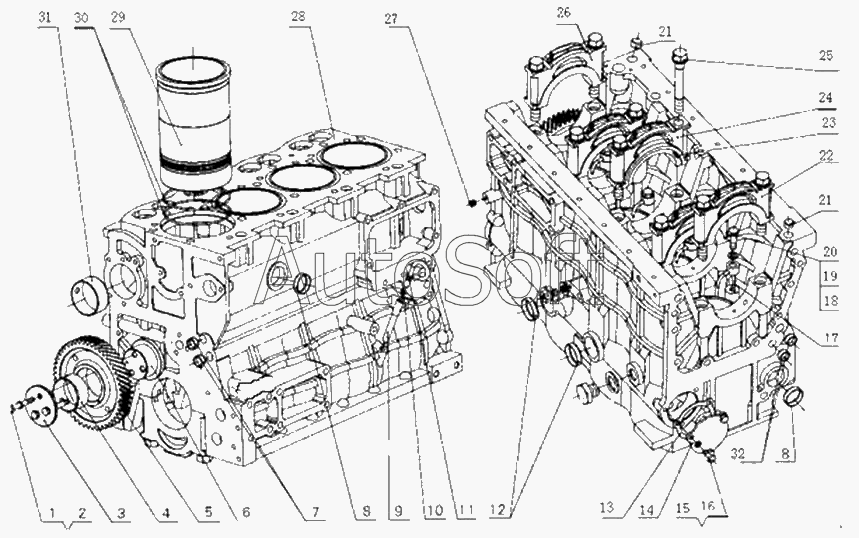

Каталог запасных частей к технике: Yuchai YC4108ZG (D7802) (2010). D7800-1002000/12 Блок цилиндров в сборе
26
18
19
20
21
21
22
23
24
25
17
27
28
29
30
31
32
1
16
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D30-1002114C | D***C | Корпус цилиндра | |
| 1 | Q***8 | Шайба 8 | |
| 2 | Q***2 | Болт M8x55 | |
| 3 | D***4 | Пластина регулировки промежуточной шестерни | |
| 4 | 6***1 | Втулка распредвала | |
| 5 | D***1 | Регулировка промежуточной шестерни | |
| 6 | D***2 | Вал промежуточной шестерни | |
| 7 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 8 | 6***1 | Пробка для кожуха охлаждения | |
| 9 | 6***A | Масляная трубка для щупа | |
| 10 | 6***2 | Кольцевая прокладка | |
| 11 | D***B | Сварной элемент щупа в сборе | |
| 12 | Q***0 | Пробка шарового типа | |
| 13 | D***A | Прокладка крышки осевого люфта распределительного вала | |
| 14 | D***1 | Крышка осевого люфта распределительного вала | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***0 | Болт М8х20 | |
| 17 | Q***2 | Контакт 3x12 | |
| 18 | D***0 | Деталь наконечника | |
| 19 | 4***3 | Шайба | |
| 20 | 4***B | Полый болт для масла | |
| 21 | D***B | Пробка | |
| 22 | 3***4 | Крышка подшипника коленчатого вала | |
| 23 | Y***8 | Шпилька B4x8 | |
| 24 | 3***3 | Крышка среднего подшипника коленчатого вала | |
| 25 | 3***A | Болт коренного подшипника | |
| 26 | D***A | Передняя крышка главного подшипника коробки передач | |
| 27 | Q***1 | Конусная квадратная винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 28 | D***4 | Блок цилиндров | |
| 29 | D***B | Гильза цилиндра | |
| 30 | A***B | Изоляционное кольцо гильзы цилиндра | |
| 31 | D***1 | Втулка распределительного вала | |
| 32 | 6***9 | Задняя заглушка главного маслоканала |
