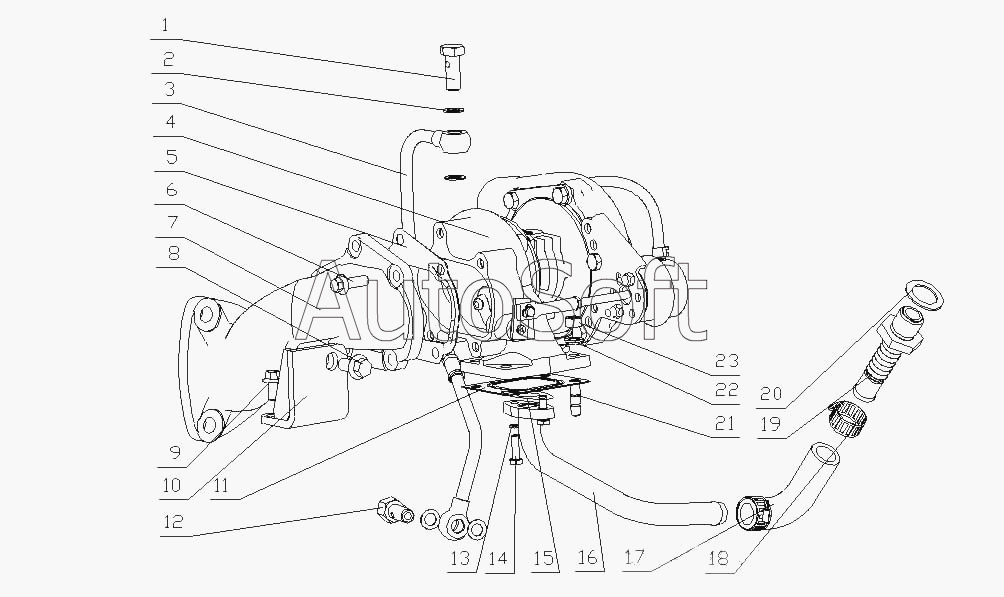

Каталог запасных частей к технике: Yuchai YC4D120-30 (D22J1) (2010). D22J1-1118000/02 Турбонагнетатель в сборе
14
5
11
15
20
23
22
21
19
18
17
16
1
13
12
10
9
8
7
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Полый болт для масла | |
| 2 | Q***2 | Шайба 12 | |
| 3 | D***0 | Сварная трубка впуска масла | |
| 4 | D***3 | Турбонагнетатель | |
| 5 | 1***A | Прокладка соединяющая выпускную трубку | |
| 6 | Q***2 | Болт M8x25 | |
| 7 | D***A | Соеденительная трубка после выхлопной турбины | |
| 8 | Q***2 | Болт M10x20 | |
| 9 | Q***6 | Болт M8x16 | |
| 10 | D***0 | Устройство кронштейна | |
| 11 | 1***2 | Прокладка турбонагнетателя | |
| 12 | D***1 | Полый болт для масла | |
| 13 | Q***6 | Шайба 6 | |
| 14 | Q***0 | Болт М6х20 | |
| 15 | 1***C | Прокладка | |
| 16 | D***B | Сварная трубка возврата масла | |
| 17 | 1***A | Резиновый шланг маслоотводящей трубки | |
| 18 | Q***7 | Кольцевой хомут 27 | |
| 19 | D***0 | Сборочный узел соеденителя возврата масла турбоускорителя | |
| 20 | D***1 | Прокладка | |
| 21 | E***1 | Шпилька | |
| 22 | Q***8 | Шайба 8 | |
| 23 | E***3 | Гайка M8 |
