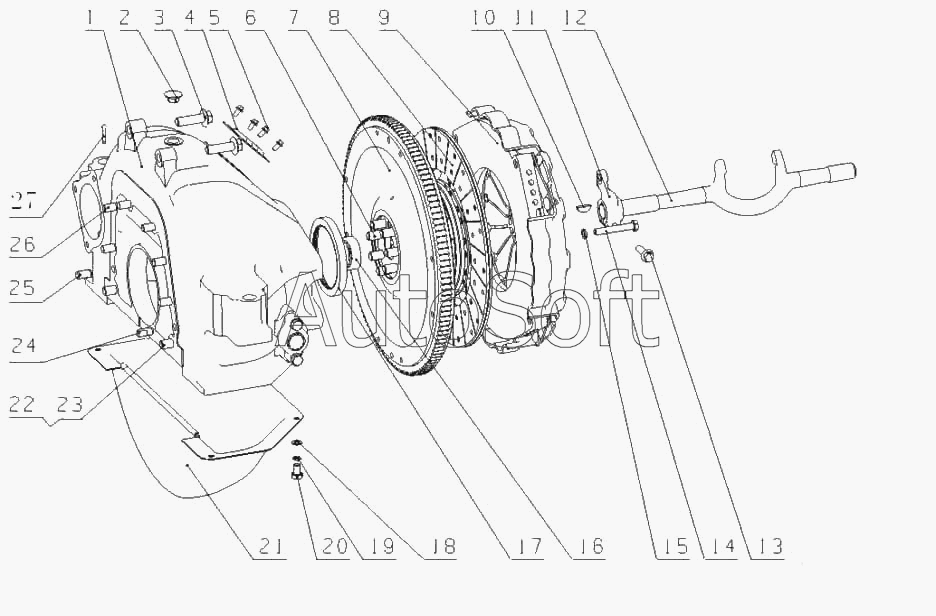

Каталог запасных частей к технике: Yuchai YC4D130-30 (D2102) (2010). D0809-1600000 Блок выхода мощности в сборе
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***S | Сборочный узел корпуса муфты сцепления | |
| 2 | L***1 | Блокировка | |
| 3 | Q***2 | Болт | |
| 4 | B***1 | Крышка | |
| 5 | Q***2 | Болт | |
| 6 | 3***4 | Болт маховика | |
| 7 | D***0 | Сборочный узел маховика и колец передач | |
| 8 | D***0 | Часть ведомого диска сцепления | |
| 9 | D***0 | Сборочный узел сцепления и нажимной диск | |
| 10 | Q***5 | Сухарь | |
| 11 | E***3 | Рычаг вилки разъединения муфты | |
| 12 | 3***2 | Вилка разъединения муфты | |
| 13 | Q***5 | Болт M 10x35 | |
| 14 | Q***2 | Болт | |
| 15 | Q***0 | Шайба 10 | |
| 16 | G***S | Подшипник | |
| 17 | Y***L | Сальник 100х125 | |
| 17 | Y***L | Сальник 100х125 | |
| 17 | Y***L | Сальник 100x125 | |
| 18 | Q***8 | Шайба 8 | |
| 19 | Q***8 | Шайба 8 | |
| 20 | Q***6 | Болт M8x16 | |
| 21 | D***7 | Нижняя головка сцепления | |
| 22 | Q***2 | Болт | |
| 23 | Q***4 | Шайба 14 | |
| 24 | 6***1 | Плоский палец | |
| 25 | Y***4 | Цилиндрический палец 12х24 | |
| 26 | Q***2 | Болт | |
| 27 | Q***0 | Контакт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
