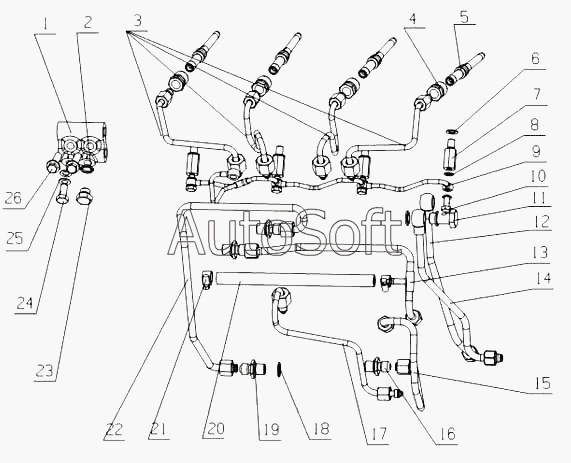

Каталог запасных частей к технике: Yuchai YC4E140-30 (E24FB) (2010). E24FB-1104000 Система подачи топлива в сборе
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***B | Топливный распределитель | |
| 2 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 3 | E***0 | Масляная трубка высокого давления | |
| 4 | L***1 | Болт соединения труб | |
| 5 | G***A | Соеденительный шланг высокого давления в сборе | |
| 6 | Q***0 | Шайба 10 | |
| 7 | E***A | Соединитель | |
| 8 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 9 | E***4 | Трубка возврата масла | |
| 10 | 6***3 | Болт патрубка | |
| 11 | Q***5 | Болт M16x1,5 | |
| 12 | E***A | Части труб от топливного насоса к топливному фильтру | |
| 13 | E***B | Части трубки от топливного насоса к топливному распределителю | |
| 14 | E***A | Части труб для фильтра к масленому инжектору | |
| 15 | E***A | Части трубки от ящика охлаждения к масляной трубки насоса | |
| 16 | E***1 | Гайка соединения труб | |
| 17 | E***A | Части трубки от масляного насоса к топливной трубке | |
| 18 | Q***6 | Уплотнительное кольцо d16 | |
| 19 | G***B | Штуцер | |
| 20 | E***A | Трубка возврата масла аккумуляторной системы подачи | |
| 21 | Q***6 | Хомут обруча | |
| 22 | E***B | Части трубки от топливного распределителя к трубке блока управления топливом | |
| 23 | Q***4 | Пробка M14x1.5 | |
| 24 | 1***3 | Болт подачи масла | |
| 25 | Q***0 | Уплотнительная шайба d10 | |
| 26 | Q***5 | Болт M10x45 |
